عندما يكون موقع التعدين البعيد على بعد 200 كم من أقرب خط كهرباء، فإن محطة المياه الدائمة تكون على بعد شهور. أ نظام تناضح عكسي معبأ في حاوية يصل جاهزًا للتوصيل. قبل مقارنة الموردين، حدد هذه المتغيرات الثلاثة:
- مستوى المواد الذائبة الكلية وملف كيميائي للمياه الخام
- معدل تدفق النفاذ المستهدف (م³/يوم)
- جهد الموقع المتاح والطور الكهربائي
هندسة محطة معالجة المياه المتنقلة

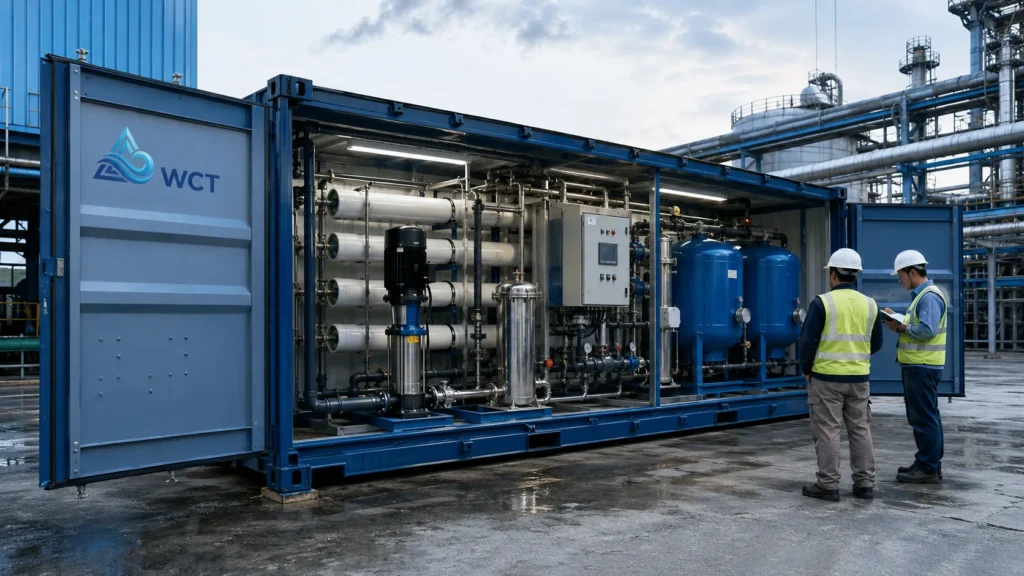

نظام تناضح عكسي معبأ في حاوية هو محطة معالجة مياه جاهزة للتشغيل متكاملة بالكامل داخل حاوية شحن قياسية ISO. ليست مجرد منصة مثبتة في صندوق فولاذي. كل مرحلة من العمليات — من استلام المياه الخام إلى توصيل النفاذ — مجهزة مسبقًا بالأنابيب والأسلاك، ومختبرة في المصنع بحيث يقتصر العمل في الموقع على توصيل الحواف وكيبل الطاقة.
- ترشيح متعدد الوسائط أو ترشيح فائق للمعالجة المسبقة
- نظام مضخات من الفولاذ المقاوم للصدأ عالية الضغط مع تحكم VFD
- غلافات الأغشية الحلزونية الملفوفة نظام التناضح العكسي مصفوفات حاويات الأغشية مرتبة بشكل متوازٍ أو على مراحل مركزة
- محطات حقن مضادات التكلس والمواد الكيميائية المدمجة
- أنابيب داخلية موصولة مسبقًا باستخدام PVC من الجدول 80 أو فولاذ مقاوم للصدأ مزدوج
- أجهزة قياس متصلة بأسلاك ولوحة تحكم مركزية SCADA/PLC
المواصفات الفنية الأساسية لنظام التناضح العكسي المعبأ في حاوية
تختلف السعات حسب ملوحة المياه المغذية ودرجة حرارتها ونسبة الاسترداد المطلوبة. عادةً ما يتعامل حاوية بحجم 20 قدم مع المياه المالحة قليلاً بمعدل 50–200 م³/يوم، في حين أن حاوية عالية السقف بحجم 40 قدم يمكن أن توفر أكثر من 800 م³/يوم لتحلية مياه البحر. استخدم المصفوفة أدناه لمواءمة جودة المياه المغذية وهدف الإنتاج مع حجم الإطار المناسب.
| المعيار | حاوية ISO بحجم 20 قدم | حاوية ISO بحجم 40 قدم | تصميم مخصص عالي السعة |
|---|---|---|---|
| تدفق النفاذ الاسمي | 50–200 م³/يوم (مالحة قليلاً) 30–100 م³/يوم (مياه بحرية) |
200–800 م³/يوم (مالحة قليلاً) 100–500 م³/يوم (مياه بحرية) |
حتى أكثر من 2000 م³/يوم |
| حدود تلوث المياه المغذية بالمواد الذائبة الكلية | حتى 10,000 ملغم/لتر | حتى 45,000 ملغم/لتر | مخصص للتطبيقات الخاصة |
| متطلبات الطاقة النموذجية | 30–75 كيلوواط | 75–250 كيلوواط | 250+ كيلوواط |
| تكوين الغشاء القياسي | ترتيب 2:1، 4-6 عناصر لكل حاوية | ترتيب 2:1 أو 3:2، 6-7 عناصر لكل حاوية | قطارات موازية متعددة |
نظام التناضح العكسي المعبأ في حاويات مقابل محطات المعالجة الدائمة
يعتمد الاختيار على التنقل والسرعة مقابل ديمومة الموقع. وحدة المعبأة في حاوية تتجنب الهندسة المدنية تمامًا — غالبًا ما يكون بلاطة الحاوية كل ما هو مطلوب — لكنها تضحي ببعض القدرة على التوسع على المدى الطويل التي يمكن أن تقدمها محطة مدمجة في الموقع. يسلط المقارنة أدناه الضوء على مكان تغير التكاليف والجداول الزمنية.
| عامل | نظام التناضح العكسي المعبأ في حاوية | محطة معالجة دائمة |
|---|---|---|
| الأعمال المدنية المطلوبة | minimal; قاعدة من الحصى المضغوط أو بلاطة من الخرسانة | واسعة النطاق؛ بناء، أساسات، تصريف |
| وقت النشر | أيام إلى أسابيع بعد التسليم | شهور إلى أكثر من سنة |
| القابلية للتوسع | إضافة حاويات موازية على مراحل | التوسع مرتبط بمساحة المبنى |
| العلامة التجارية للمساحة | 14.4–28.8 م² لكل حاوية | أكبر بشكل كبير للسعة المعادلة |
| إمكانية النقل | كامل؛ رفع ونقل كحمولة ISO | مهمل؛ الأصل ثابت |
للعمليات التي قد تغير مواقع المخيم على مدى سنوات قليلة، تحافظ الأنظمة المعبأة في حاويات على قيمة رأس المال. حيث أن الهدف النهائي هو محطة بلدية دائمة، فإن نظام معالجة مياه وحدوي يمكن أن يكون الخطوة الوسيطة. العديد من المشاريع تجمع بين نظام التناضح العكسي المعبأ في حاوية و معدات مساعدة مثبتة على منصة لتحقيق توازن بين التنقل والقدرة الاستيعابية.
تصلب البيئة والتحكم في المناخ
أداء غشاء التناضح العكسي ينخفض بسرعة عندما يتغير ماء التغذية أو درجة الحرارة المحيطة خارج نطاق التشغيل 5–35°C. الإلكترونيات، مضخات الضغط العالي VFD، وخطوط حقن الكيميائيات حساسة بنفس القدر. تصلب غلاف الحاوية ليس اختيارياً للنشر عن بعد — إنه ما يحافظ على جودة النفاذية ثابتة وفترات الصيانة متوقعة.
معايير العزل الحراري والصوتي
لوحات ساندويتش بسماكة 50–100 مم مع نوى من البولي يوريثان أو الصوف الصخري شائعة. توفر هذه اللوحات صلابة هيكلية مع الحفاظ على استقرار درجات الحرارة الداخلية. في المناخات تحت الصفر، يزيل الرش رغوة مغلقة الخلايا من تكاثف الجليد والجسور الباردة. العزل الصوتي داخل حجرة المضخة ذات الضغط العالي يخفض مستويات الضوضاء إلى أقل من 75 ديسيبل عند متر واحد، وهو أمر مهم عندما يكون الحاوية بالقرب من وحدات السكن.
نظام التكييف والتهوية لطول عمر المكونات
عبء التبريد غير كاف هو السبب الأكثر تكرارًا لفشل VFD والغشاء مبكرًا. على الأقل، حدد وحدة تكييف هواء مثبتة على الحائط بحجم يتناسب مع حرارة الرفض من جميع المحركات داخل الحاوية. في مواقع التعدين أو البتروكيماويات، قم بترقية إلى ملفات تبريد مقاومة للتآكل وتهوية مضغوطة تمنع دخول الغبار.
حيث توجد مخاطر الأجواء المتفجرة، يجب تحديد مراوح مصنفة وفقًا لمعيار ATEX أو IECEx ولوحات كهربائية محكمة الإغلاق.
التطبيقات الصناعية: حيث تتفوق الأنظمة المعبأة في حاويات
عندما لا توجد بنية تحتية دائمة — لا خط أنابيب تغذية، لا شبكة كهربائية، لا طريق سوى طريق حصوي — تصبح وحدة التناضح العكسي المعبأة في حاوية المصدر الرئيسي للمياه. القدرة على إنتاج مياه صالحة للشرب أو معالجة خلال 24–48 ساعة من وصول الحاوية هي ما يجعل هذه الأنظمة مناسبة للقطاعات أدناه.
التعدين واستخراج الموارد عن بعد
مياه الشرب للمخيم، قمع الغبار، معالجة المعادن، وإدارة الملح المركّز تعتمد جميعها على محطة معالجة محلية يمكن نقلها مع توسع الحفرة. إطار الهيكل الأساسي للحاوية معتمد للرفع المتكرر، لذا فإن إعادة التمركز سهلة.
حلول معالجة المياه الصناعية في التعدين غالبًا تتطلب تصاميم عالية الاسترداد لتقليل التخلص من التركيز، والتي يمكن تصميمها مباشرة داخل مساحة الحاوية.
إغاثة الكوارث ودعم البلديات الطارئ
الأبعاد الموحدة وفقًا لمعيار ISO تعني أن نظام تناضح عكسي معبأ في حاوية يمكن نقله بواسطة الشاحنة أو الشحن أو الطيران إلى منطقة متضررة من الفيضانات خلال أيام. الوحدات المحملة مسبقًا بمرشحات متعددة الوسائط يمكنها التعامل مع المياه السطحية ذات العكارة العالية. عادةً ما تتضمن وحدات الدعم البلدية جرعة الكلور وخزان مياه صافية داخل الحاوية، جاهزة لتزويد محطة تعبئة شاحنات التوزيع.
مواقع البناء ومعسكرات العمال المؤقتة
مع مدة مشاريع تتراوح بين 12 إلى 36 شهرًا، فإن استئجار أو شراء وحدة حاوية قياس 20 قدم غالبًا ما يكون أرخص من نقل المياه يوميًا. يمكن توصيل المصنع بنقطة سحب مياه قريبة من النهر وتشغيله بواسطة فني واحد عبر وحدة التحكم المنطقية القابلة للبرمجة المدمجة. بمجرد انتهاء البناء، يتم إلغاء تركيب الحاوية وإعادة نشرها.
قائمة التحقق قبل النشر: تقييم مزود أنظمة التناضح العكسي المعبأة في حاويات
قبل توقيع أمر الشراء، تأكد من أن النظام جاهز تمامًا للتشغيل — وليس مجرد تجميعه. تفصل هذه الفحوصات الخمسة بين محطات جاهزة للاستخدام تم اختبارها في المصنع وحاويات تحتوي على معدات غير مثبتة بشكل جيد.
- وثائق اختبار قبول المصنع: اطلب تقارير FAT موقعة تظهر التدفق، والاسترداد، وموصلية النفاذية عند منشأة المصنع.
- التحقق من علامة الغشاء: تأكد من أن أوراق البيانات تحدد DuPont Filmtec، Hydranautics، Toray، أو ما يعادلها. تجنب العناصر غير المعلمة التي لا تحتوي على ضمان قابل للتتبع.
- جاهزية التوصيل والتشغيل: تحقق من أن مدخل المياه الخام، ومخرج النفاذية، واتصالات التنظيف المتقدم، وأطراف الطاقة جميعها موصولة بلوحة خارجية واحدة مع حواف معنونة.
- قدرة المراقبة عن بعد: ابحث عن نظام SCADA مع على الأقل Modbus TCP/IP أو Ethernet/IP؛ الخيارات عبر الأقمار الصناعية أو شبكات الهاتف المحمول للإنترنت للأجهزة IoT تعتبر ميزة للمواقع التي لا تتوفر فيها الألياف البصرية.
- توصيل العزل وتكليف نظام التكييف والتهوية: اطلب بيانات سجل درجة الحرارة من حاوية تعمل في المصنع تحت الحمل لتأكيد أن حزمة المناخ تعمل كما هو محدد.
التشاور مع مهندس نظام:
أهم وثيقة يمكنك إحضارها في أول اتصال هي تقرير كيمياء المياه الأخير الذي يغطي TDS، السيليكا، الحديد، المنغنيز، ودرجة الحرارة. تتعامل معظم الوحدات المعبأة في حاويات مع ملفات المياه المالحة الشائعة بدون تعديل. إذا تجاوزت مياهك الخام 10000 ملغم/لتر TDS أو تحتوي على هيدروكربونات، فهناك حاجة إلى مرحلة معالجة مسبقة مخصصة أو جهاز استرداد طاقة.
شارك جودة النفاذية المستهدفة، الحجم اليومي، وموقع الموقع مع فريق الهندسة لدينا. يمكنهم تعديل مصفوفة الغشاء، حجم المضخة، وحزمة المناخ لتتناسب تمامًا مع مشروعك. إلى مصادر أنظمة التناضح العكسي التجارية التي تتوافق مع هذه المعايير، غالبًا ما يوفر مراجعة المواصفات عبر مكالمة أسابيع من المداولات المتكررة.
أسئلة متكررة
كم بسرعة يمكن أن يكون نظام التناضح العكسي المعبأ في حاوية جاهزًا للتشغيل؟
إذا تم تكليفه واختباره في المصنع، يمكن إنتاج أول مياه خلال 4-6 ساعات من توصيل الطاقة إلى الموقع. عادةً ما يكتمل التحقق من السعة الكاملة خلال 24-48 ساعة بعد شطف الأغشية وتثبيت جرعة المواد الكيميائية.
ما هي السعة القصوى لنظام TDS لمياه البحر المعبأة في حاويات؟
تعمل أغشية التناضح العكسي لمياه البحر القياسية بشكل موثوق حتى 45,000 ملغم/لتر TDS. فوق ذلك، يزداد ضغط التناضح في تيار الملح بشكل كبير، مما يتطلب مضخات ذات ضغط أعلى وأجهزة استرداد طاقة يمكن استيعابها داخل حاوية قياس 40 قدمًا.
هل يمكن توسيع هذه الأنظمة لزيادة معدلات التدفق؟
نعم. تسمح الطبيعة المعيارية لحاويات ISO بإضافة وحدة ثانية بالتوازي، مما يضاعف إنتاجية النفاذية دون تعديل المصنع الأول. تجعل رؤوس التغذية المشتركة وSCADA المشترك إدارة شبكات الحاويات المتعددة أسهل من خلال واجهة تحكم واحدة.
