اختيار مكبس ترشيح لإزالة المياه لمصنع صناعي نادرًا ما يتعلق برقم واحد. إنه توازن بين المقاومة النوعية للعجينة، وجفاف الكعكة المستهدف، ومستوى الأتمتة الذي يمكن للموقع دعمه. يمكن أن يؤدي عدم التطابق بين تصميم اللوحة وخصائص العجينة إلى انسداد القماش، وزيادة أوقات الدورات، والحمل الزائد الميكانيكي.
يتناول هذا الدليل المقايضات الهندسية التي يجب على مهندسي العمليات وفرق المشتريات تقييمها قبل تحديد نظام. نركز على آلية الفصل الفيزيائي، والفجوة التقنية بين الألواح ذات التجويف الغائر والألواح الغشائية، وتحديد الحجم الخاص بالعجينة، وميزات الأتمتة التي تقلل التكلفة الإجمالية للملكية.
آليات فصل المواد الصلبة عن السائلة في مكبس ترشيح لإزالة المياه
يعمل مكبس الترشيح لإزالة المياه عن طريق ضخ العجينة تحت ضغط عالٍ في سلسلة من الألواح الغائرة المبطنة بقطعة قماش ترشيح. تتراكم المواد الصلبة داخل الغرف بينما يهرب الرشح عبر منافذ التصريف. تعتمد الدورة بأكملها على التفاعل بين مضخة التغذية، وقوة الإغلاق الهيدروليكية، ووسائط الترشيح.
المرحلة الأولى: تغذية العجينة وملء الغرفة بالضغط العالي
تبدأ الدورة بحجم منخفض، وضغط عالٍ مضخة تغذية العجينة تدفع العجينة المعالجة إلى حزمة الألواح المغلقة. يقوم نظام الإغلاق الهيدروليكي بالحفاظ على قوة تثبيت ثابتة، مما يمنع التسرب حتى عندما ترتفع الضغوط الداخلية. عامل حاسم ولكنه غالبًا ما يتم تجاهله هو منحنى زيادة الضغط للمضخة: يمكن أن يؤدي الارتفاع الحاد في الضغط إلى دفع الجسيمات الدقيقة إلى ألياف القماش، مما يسبب انسدادًا لا رجعة فيه. يسمح الارتفاع التدريجي ببناء الكعكة لطبقة نفاذة أولاً.
المرحلة الثانية: توحيد الكعكة والترشيح
بمجرد امتلاء الغرف، تستمر المضخة في التغذية ضد المقاومة المتزايدة. يتم دفع السائل عبر قماش الترشيح، تاركًا كعكة مضغوطة. يتبع معدل الترشيح قانون دارسي - ينخفض مع زيادة سمك الكعكة. غالبًا ما يصل الضغط النهائي إلى 7-15 بار لمكابس الغرف الغائرة. الهدف هو إنهاء هذه المرحلة عندما ينخفض تدفق الرشح بشكل حاد، مما يشير إلى أن الكعكة قد وصلت إلى كثافة عملية قبل خطوة إزالة المياه النهائية.
المرحلة الثالثة: غسل الكعكة ونفخ الهواء (اختياري)
للعمليات التي تتطلب مواد صلبة عالية النقاء أو أقصى استعادة للمياه، يمكن لدورة غسيل وسيطة إزالة سائل الأم المتبقي. بعد الغسيل، يمكن لنفخة هواء منخفضة الضغط تطهير المياه الحرة المتبقية من الكعكة وقنوات القلب. تحسن هذه الخطوة الجفاف ولكنها تزيد من وقت الدورة. وهي ذات قيمة أكبر في التطبيقات الكيميائية والغذائية حيث تكون نقاوة المنتج أو معدلات استعادة المياه مهمة.
المرحلة الرابعة: فصل ألواح القلب وتفريغ الكعكة
بعد تخفيف الضغط، يتراجع الأسطوانة الهيدروليكية وتن فصل الألواح. يقوم ناقل الألواح الآلي بتحريك كل لوحة بالتتابع، مما يسمح للجاذبية أو الكاشطة بتفريغ الكعكة الجافة. يجب أن تتطابق سرعة تحريك الألواح مع سلوك تحرير الكعكة؛ تتطلب الكعكات اللزجة حركة أبطأ ومتحكم فيها لتجنب تلف القماش. يمكن لنظام تفريغ متكامل جيدًا تقليل إجمالي وقت الدورة بنسبة 15-20%.

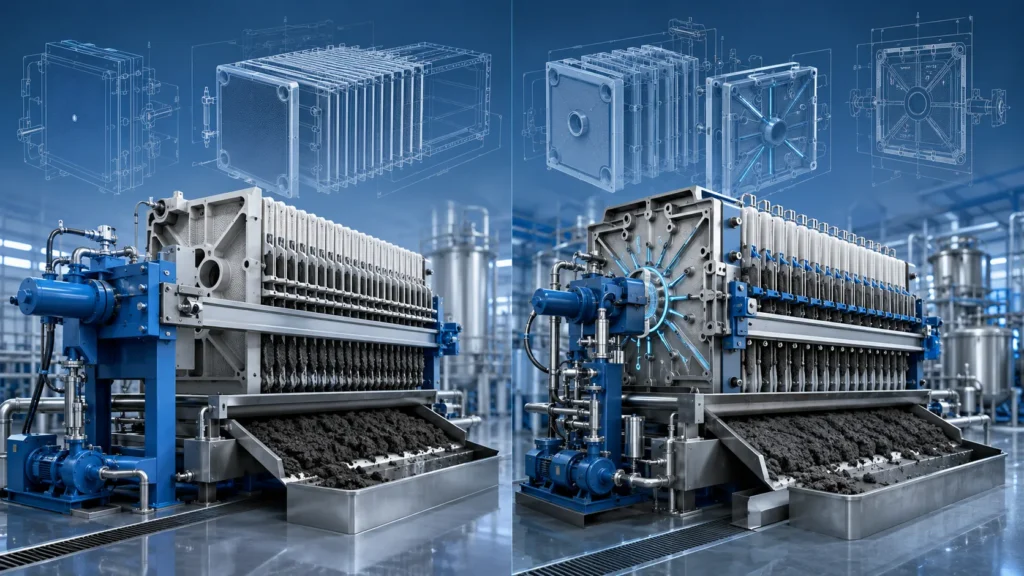

تصميمات غرفة مقابل ألواح الغشاء: مقارنة فنية
تبقى ألواح الغرفة المغمورة المعيار الصناعي للسوائل السائلة المباشرة حيث يحقق ضغط التغذية وحده جفاف الكعكة المقبول. تضيف ألواح الغشاء مرحلة ضغط مادي، مما يجعلها أكثر تكيفًا مع الأوحال التي تقاوم الترشيح البسيط—خاصة الأوحال البيولوجية والمواد الدقيقة. يؤثر الاختيار على تكلفة رأس المال، والصيانة، ونسب جفاف الكعكة الممكن تحقيقها.
ألواح الغرفة المغمورة: قياس عالي التحمل ومعيار قياسي
A مكبس فلتر ذو غرفة متداخلة يعتمد فقط على مضخة التغذية لدفع السائل للخارج. عادةً ما تكون الألواح أسمك وأكثر متانة ميكانيكيًا، مما يجعلها مثالية للأوحال المعدنية الخشنة حيث يمكن أن تتعرض كيس الغشاء للثقب. تتشكل الكعكة بشكل موحد داخل كل غرفة، ويعتمد الجفاف تمامًا على ضغط المضخة وقابلية ترشيح الأوحال. بالنسبة لمركزات المعادن ومياه غسيل الركام، غالبًا ما توفر ألواح الغرفة تكلفة ملكية أقل على مدى عقد من التشغيل.
ألواح الضغط بالغشاء: حجم متغير وجفاف أقصى
تدمج ألواح الغشاء كيس مرن داخل سطح اللوح. بعد الترشيح الأولي، يتم نفخ الكيس بالهواء أو الماء عند ضغط 15–20 بار، مما يضغط الكعكة من كلا الجانبين بشكل مادي. يمكن لهذه الخطوة تقليل وقت الترشيح النهائي بنسبة 30–50% وزيادة محتوى المادة الصلبة في الكعكة بنسبة 10–15 نقطة مئوية مقارنة بنتائج الألواح فقط. كما تتكيف أنظمة الغشاء مع أحجام تغذية متغيرة: حيث يضبط الكيس حجم الغرفة، لذلك فإن دورة جزئية لا تزال تنتج كعكة جافة. المقايضة هي زيادة التعقيد والحاجة لمراقبة سلامة الكيس على مدى آلاف الدورات.
| معامل التصميم | لوح غرفة مغمور | لوح ضغط بالغشاء |
|---|---|---|
| القوة الأساسية لإزالة الماء | ضغط مضخة التغذية (عادة 7–15 بار) | الضغط الميكانيكي للضغط (هواء أو ماء حتى 15–20 بار) |
| جفاف الكعكة النموذجي % | 50% – 70% (يعتمد على السائل) | 65% – 85% (يعتمد على السائل) |
| أوقات الدورة | أطول (يعتمد كليًا على منحنى تغذية المضخة) | أقصر (خطوة الضغط تقلل وقت الترشيح النهائي) |
| مرونة التشغيل | منخفض (يتطلب غرفة كاملة لتشكيل كعكة جافة) | مرتفع (يمكنه التعامل مع أحجام تغذية الملاط المتغيرة) |
| تكلفة رأس المال (CAPEX) | تكلفة أساسية أقل | تكلفة لوحة/نظام أولية أعلى |
| ملف الصيانة | صيانة منخفضة؛ متانة ميكانيكية عالية | صيانة أعلى؛ تآكل جيوب الغشاء مع مرور الوقت |
| التطبيقات المثالية | مركزات المعادن، الركام، المخلفات البسيطة | مخلفات البلدية الدقيقة، الملاط البيولوجي، غسيل الكعكة الكيميائية |
ملاحظة: نسب جفاف الكعكة وأوقات الدورة تعتمد على الملاط. يُنصح بالتأكيد الهندسي من خلال الاختبار التجريبي قبل المواصفات النهائية.
مصفوفة اختيار الملاط الصناعي: التكوينات الهندسية
يتطلب اختيار تكوين مكبس ترشيح التجفيف مطابقة الخصائص الكيميائية والفيزيائية المحددة للملاط المستهدف — مثل توزيع حجم الجسيمات، الرقم الهيدروجيني، ودرجة الحرارة — مع حجم اللوحة الصحيح، ضغط التغذية، ونفاذية القماش. تجاهل متغير واحد قد يؤدي إلى أوقات دورة مطولة أو جودة مرشح غير مقبولة.
معالجة مخلفات التعدين والمعادن
ملاط التعدين — غالبًا ما يهيمن عليه الطين، الطمي، والصخور المطحونة ناعماً — يتطلب تشغيل عالي الضغط ومواد لوحة قوية. اللوحات ذات الغرف المغمورة الثقيلة هي الافتراضية، مع أعماق غرف تتراوح بين 15-25 ملم للتعامل مع تحميل عالي من المواد الصلبة. غالبًا ما تتجاوز ضغوط التغذية 15 بار لتحقيق كعكة تحتوي على مواد صلبة فوق 75%. يجب أن تتحمل مواد اللوحة التآكل الخشن؛ البولي بروبلين مع حشو كربونات الكالسيوم العالية يوفر توازنًا جيدًا بين المقاومة الكيميائية والقوة الميكانيكية. حلول نزع المياه من طين WCT للتعدين غالبًا ما تدمج محولات لوحات آلية وصواني تصريف لإدارة عمليات عالية الإنتاج على مدار الساعة طوال أيام الأسبوع.
مخلفات مياه الصرف الصحي البلدية والصناعية
مخلفات المياه البلدية، خاصة بعد الهضم اللاهوائي، تشكل كعكات لزجة وقابلة للضغط تقاوم ضغط المضخة البسيط. تعتبر لوحات الضغط بالغازية الغشائية التكوين المفضل لأنها تتغلب على المقاومة النوعية العالية للكعكة من خلال الضغط الميكانيكي. غالبًا ما يمتد عمق الغرفة إلى 30-40 ملم للتعامل مع أحجام أكبر من التغذية ذات التركيز المنخفض. المعالجة الكيميائية باستخدام البوليمر أو الجير أمر قياسي، ويجب أن يتوافق مكبس الترشيح مع نظام موثوق نظام جرعة كيميائية. الجفاف المستهدف للكعكة للمخلفات البلدية عادةً 28–38%، كافٍ للتخلص في المدافن أو الحرق.
تطبيقات كيميائية، ذات جودة غذائية، وذات نقاء عالي
غالبًا ما تتطلب الملاطات الكيميائية والأصباغ غسل الكعكة ومقاومة دقيقة لدرجة الحموضة. تتغير مواد الألواح من البولي بروبلين القياسي إلى PVDF (فلوريد البولي فينيلدين) عند وجود المذيبات أو الأحماض العدوانية. تتيح ألواح الغشاء مع منصة غسيل مدمجة غسل الكعكة بشكل شامل لإزالة الشوائب الذائبة. بالنسبة للتطبيقات ذات الجودة الغذائية، يجب أن تلبي حزم الألواح والمنصات معايير المواد المتوافقة مع إدارة الغذاء والدواء الأمريكية (FDA). أوقات الدورة هنا أطول بسبب تسلسل الغسيل، لكن القيمة تأتي من استرداد المنتج وتقليل تكاليف التخلص من النفايات.
| نوع الملاط الصناعي | تكوين اللوح الموصى به | عامل الحجم (ليتر/م² من المساحة) | الوقت النموذجي للدورة | الجفاف المستهدف للكعكة |
|---|---|---|---|---|
| مخلفات التعدين / الطين | حجرة منقورة (ضغط عالي) | عمق الحجرة 15 – 25 ملم | 30 – 60 دقيقة | 70% – 82% مواد صلبة |
| المخلفات البلدية (لاهوائية) | ضغط الغشاء | عمق الحجرة 30 – 40 ملم | 45 – 90 دقيقة | 28% – 38% مواد صلبة |
| الملاط الكيميائي / الأصباغ | غشاء (مع غسل الكعكة) | عمق غرفة 25 – 35 ملم | 60 – 120 دقيقة | 45% – 65% مواد صلبة |
| مياه غسيل الركام | الغرفة الغائرة | عمق الغرفة 30 – 50 مم | 20 – 45 دقيقة | مواد صلبة 75% – 85% |
ملاحظة: عوامل التحجيم وأوقات الدورات هي معايير قياسية تستند إلى خصائص الحمأة النموذجية. يعتمد الأداء الفعلي على توزيع حجم الجسيمات المحدد، والتكييف الكيميائي، وضغط التشغيل. يجب أن تؤكد اختبارات أوراق الترشيح المعملية التحجيم لأي حمأة جديدة.
اعتبارات التحجيم الهندسي والمواصفات الهندسية الهامة
عند تحديد مواصفات النظام، تكون المعلمات الهندسية الرئيسية هي إجمالي إنتاج المواد الصلبة الجافة في الساعة، وحجم السائل المراد معالجته، والمقاومة النوعية للحمأة. يؤدي التقليل من تقدير مساحة الترشيح إلى عدم كفاية الإنتاجية؛ ويؤدي المبالغة في تقدير المساحة إلى إهدار رأس المال ومساحة المصنع.
حسابات إجمالي مساحة الترشيح وحجم الكعكة
مساحة الترشيح هي متغير التحجيم الأساسي. يتمثل النهج القياسي في إجراء اختبار ورقة ترشيح على نطاق المختبر لتحديد معدل تكوين الكعكة (كجم من المواد الصلبة الجافة لكل متر مربع في الساعة). اضرب هذا المعدل في ساعات التشغيل المتاحة في اليوم للوصول إلى الحد الأدنى لمساحة الترشيح الإجمالية. يحدد حجم الكعكة لكل دورة بعد ذلك تكوين حزمة الألواح: عدد الألواح، وعمق التجويف، وأبعاد الإطار الإجمالية. نوصي عادةً بحزمة ألواح تسمح بسعة إضافية بنسبة 10-20٪ للظروف المتغيرة للتغذية.
ضغوط التشغيل وقوة الإغلاق الهيدروليكي
يجب مطابقة الحد الأقصى لضغط مضخة التغذية وقوة إغلاق الأسطوانة الهيدروليكية. إذا لم تتمكن قوة الإغلاق من مقاومة الضغط الداخلي، فسوف تتسرب الألواح أو تنفصل. يتم حساب القوة الهيدروليكية عن طريق ضرب مساحة المرشح في أقصى ضغط تغذية مقصود، ثم تطبيق عامل أمان (عادة 1.5-2.0). في دورات عصر الأغشية عالية الضغط، يجب أن تأخذ قوة الإغلاق في الاعتبار أيضًا الضغط الإضافي البالغ 15-20 بار الذي تمارسه المثانة.
اختيار قماش الترشيح: الأنسجة أحادية الشعيرة مقابل متعددة الشعيرات
يؤثر اختيار القماش بشكل مباشر على تحرير الكعكة، ووضوح الرشيح، وسهولة التنظيف. توفر الأنسجة أحادية الشعيرة أسطحًا ناعمة وتفريغًا سهلاً للكعكة، مما يجعلها مناسبة للحمأة البلدية والبيولوجية اللزجة. توفر الأنسجة متعددة الشعيرات ترشيحًا أدق والتقاطًا أعلى للمواد الصلبة، ولكنها تحتفظ بالجسيمات وتتطلب غسيلًا متكررًا بضغط عالٍ. يجب أيضًا التحقق من التوافق الكيميائي - خاصة المقاومة للتحلل المائي والأحماض والعوامل المؤكسدة. يمكن للقماش الخاطئ أن يضاعف وقت التنظيف ويقلل من الإنتاجية الإجمالية للمصنع.
يحدد التخطيط المادي للمصنع أيضًا تكوين تفريغ الكعكة. يمكن لمرشح الضغط المرتفع على ميزانين تفريغ الكعكة مباشرة في شاحنات القمامة أو الناقلات، مما يلغي المناولة الوسيطة. يجب التخطيط لهذا التكامل في مرحلة مبكرة من عملية معالجة مياه الصرف الصحي مرحلة التصميم.
الأتمتة وتحسين العمليات في الأنظمة الحديثة
تحول الأتمتة مرشح الضغط لإزالة المياه من نظام دفعي كثيف العمالة إلى عملية صناعية شبه مستمرة عالية الكفاءة تتطلب الحد الأدنى من تدخل المشغل. تعالج الترقيات الأكثر تأثيرًا مناولة الألواح، وصيانة القماش، والتحكم الذكي في التغذية.
ناقلات الألواح الآلية وصواني التنقيط
يستخدم ناقل الألواح الآلي عربة آلية لتحريك كل لوح على حدة، مما يقلل من وقت الدورة ويلغي خطر السلامة لفصل الألواح يدويًا. تلتقط صواني التنقيط التي تمتد أثناء فتح الألواح الرشيح المتبقي وتمنع مشاكل التدبير المنزلي. في الإنتاجية العالية آلة تصفية الصحافة لتجفيف الحمأة, ، يمكن لهذين الميزتين تقليل إجمالي وقت الانتهاء للدورة بمقدار 10-15 دقيقة لكل دورة.
أنظمة الغسيل الأوتوماتيكي للأقمشة ذات الضغط العالي
زيادة تلاصق الأقمشة تزيد من مدة الدورة وتقلل من الإنتاجية. أنظمة غسيل الأقمشة الأوتوماتيكية، المدمجة في حزمة الألواح، تستخدم نفاثات مياه عالية الضغط (حتى 100 بار) لتطهير الجسيمات المدمجة من مسام الأقمشة وفق جدول زمني محدد. يمكن تكوين الأنظمة لغسل كل 50-100 دورة دون أي عمل يدوي، مما يحافظ على كفاءة الترشيح مستقرة على مدى عمر القماش.
التحكمات الذكية: تكامل SCADA ومراقبة تغذية الملاط
تعمل مكابس الترشيح الحديثة على وحدات تحكم PLC التي تعدل سرعة مضخة التغذية في الوقت الحقيقي استنادًا إلى ردود فعل مستشعر الضغط وقراءات مقياس تدفق السائل المصفى. يمنع ذلك التشغيل الجاف ويُحسن معدل تصعيد الضغط. يتيح التكامل مع نظام SCADA على مستوى المصنع للمشغلين تتبع أداء الدورة، وجدولة الصيانة، وتلقي تنبيهات حول تآكل القماش أو سلامة الغشاء. كما تدعم البيانات الناتجة التخطيط طويل الأمد للسعة و للمياه الصناعية المعالجة إدارة دورة الحياة.
اتصل بفريق الهندسة لدينا لتحليل الملاط المخصص وعروض الأسعار للنظام
يجب أن يبدأ كل مواصفات مكبس الترشيح لإزالة المياه من الملاط بتوصيف شامل للملاط. قبل طلب عرض سعر، نوصي بجمع النقاط البيانات التالية: معدل إنتاج المواد الصلبة الجافة المطلوب (أطنان في الساعة أو في اليوم)، تركيز المواد الصلبة في الملاط الوارد (الوزن 1 طن)، الإضافات الكيميائية الحالية أو المخططة للاستخدام، والحد الأقصى للرطوبة في الكعكة للمعالجة أو التخلص downstream. بالإضافة إلى ذلك، لاحظ أي مواد قابلة للتآكل أو خشنة أو درجات حرارة قصوى قد تؤثر على اختيار مواد الألواح والقماش.
يمكن لمهندسينا في العمليات استخدام هذه المعلومات لإجراء اختبار ورقة الترشيح وتوصية بحزمة الألواح الصحيحة، وحجم المضخة، ومستوى الأتمتة. كما نوفر وحدات تجريبية للإيجار للتأكيد في الموقع. عدم إدخال الهواء المحيط، مما يقضي على الأجواء القابلة للانفجار في معالجة الهيدروكربونات المغلقة. اطلب توقعًا مفصلًا لوقت الدورة وضمانًا ميكانيكيًا على عمر الألواح قبل الشراء النهائي. اتصل بفريقنا اليوم لبدء معالجة الرواسب لمياه الصرف الصحي مراجعة الهندسة.
أسئلة متكررة
ما الفرق الرئيسي بين مكبس الحزام ومكبس الترشيح لإزالة المياه؟
يعتمد مكبس الحزام على تصريف الجاذبية والبكرات ذات الضغط المنخفض، عادةً ما يحقق تركيزات المواد الصلبة في الكعكة أقل بمقدار 10-20 مرة من مكبس الترشيح. تعمل مكابس الترشيح عند ضغط 7-20 بار، وتنتج كعكات أكثر جفافًا وترشيحًا أنظف، لكنها تتطلب دورة دفعة بدلاً من عملية حزام مستمرة.
كم مرة يحتاج قماش الترشيح إلى التنظيف أو الاستبدال؟
يعتمد تكرار تنظيف القماش على خصائص الملاط. معظم العمليات تقوم بغسل عالي الضغط تلقائيًا كل 50-100 دورة. تتراوح مدة عمر القماش من 1000 إلى 5000 دورة، مع كون العدوانية الكيميائية والتآكل الميكانيكي هما السبب الرئيسي للفشل. يُنصح بالفحص البصري للثقب أو الترقق كل 500 دورة.
هل يمكن لمكبس الترشيح لإزالة المياه أن يعمل بشكل مستمر؟
لا يمكن لأي مكبس ترشيح أن يكون مستمرًا تمامًا لأن العملية تعتمد بشكل جوهري على الدفعات. ومع ذلك، من خلال الجمع بين تحريك الألواح الآلي، الهيدروليكيات ذات الفتح السريع، وتكوينات المكابس المتوازية، يمكن للمصانع تصميم عملية شبه مستمرة تتوافق مع تدفقات التغذية المستمرة دون وجود خزانات تخزين كبيرة.
لماذا يلتصق كعكة الترشيح بالقماش أثناء التفريغ؟
يحدث التصاق الكعكة عادة بسبب عدم تطابق بين سطح القماش والملاط، أو قضاء وقت غير كافٍ في إزالة المياه مما يترك الكعكة رطبة جدًا، أو استخدام مواد كيميائية غير مناسبة. غالبًا ما يحل التحول إلى قماش أحادي الخيط، أو تمديد مرحلة النفخ الهوائي، أو تعديل جرعة البوليمر المشكلة المشكلة.
