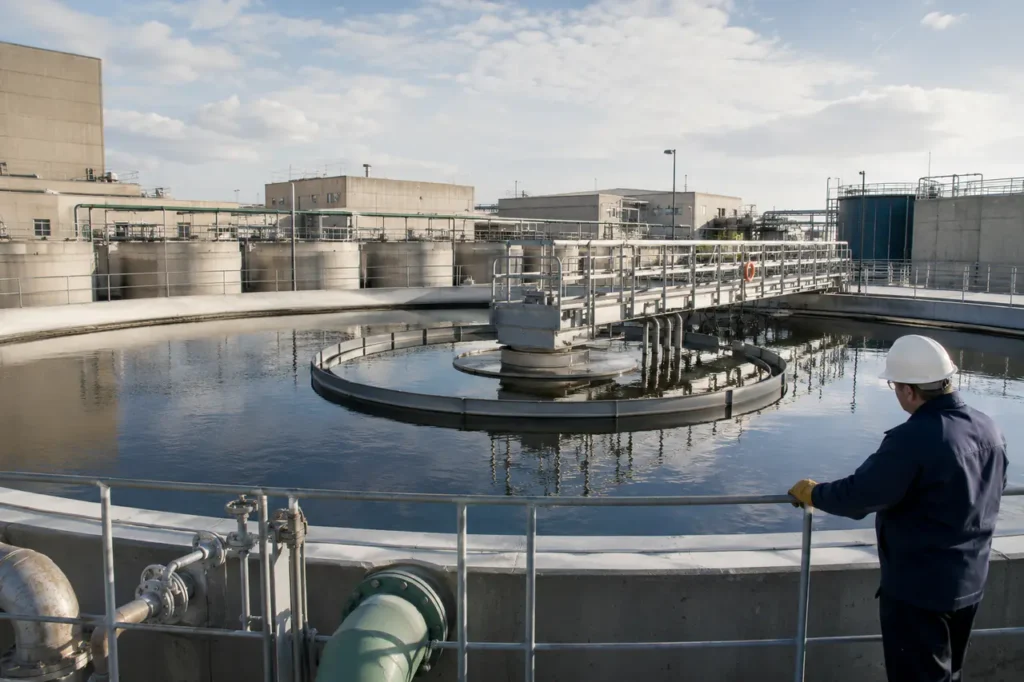

A مُوضح معدل التحميل الهيدروليكي يُظهر الحساب مدى وصول كمية مياه الصرف الصحي إلى كل وحدة من سطح الترسيب مع مرور الوقت. يحدد هذا الرقم سرعة المياه الصاعدة، ويؤثر على التقاط الجسيمات، ويوفر أول فحص لتحديد الحجم لنظم الترسيب الأولية والثانوية ونظم الترسيب ذات المعدل العالي.
تعريف معدل التحميل الهيدروليكي (HLR) ومعدل الترسيب السطحي
معدل التحميل الهيدروليكي (HLR) هو التدفق المطبق على المساحة السطحية الفعالة للمُصفّي. في معظم مناقشات تصميم مياه الصرف الصحي، يُستخدم HLR بالتبادل مع معدل الترسيب السطحي، معدل التدفق السطحي، أو معدل تحميل المساحة السطحية.
العلاقة الأساسية بسيطة: قسّم التدفق التصميمي على مساحة سطح المُصفّي. النتيجة تمثل السرعة الصاعدة النظرية للمياه عبر منطقة الترسيب.
بالنسبة لخزان تقليدي، يستخدم الحساب مساحة الخطة عند سطح الماء. بالنسبة للمُصفّي الدائري، عادةً ما تكون المساحة داخل جدار الخزان. بالنسبة للمُصفّي المستطيل، تكون الطول مضروبًا في العرض.
ماذا يعني الرقم في التشغيل
الجسيمات تترسب فقط عندما تكون سرعة ترسيبها أكبر من سرعة المياه الهيدروليكية الصاعدة الناتجة عن التدفق المطبق. إذا ارتفع HLR بشكل كبير، تبقى الجسيمات ذات الترسيب الأبطأ معلقة وتخرج مع المياه المعالجة.
هذا لا يعني أن HLR وحده يتنبأ بالإزالة الفعلية. يمكن أن تؤدي ظواهر مثل الدائرة القصيرة، اضطراب المدخل، درجة الحرارة، قوة التكتل، عمق بطانة الطين، وظروف جسر المخرج إلى تغيير الأداء. HLR هو شاشة تصميم، وليس نموذج عملية كامل.
تمييز مفيد هو أن HLR يصف حركة السائل، بينما معدل تحميل المواد الصلبة (SLR) يصف كتلة المواد الصلبة الجافة المطبقة على المُصفّي لكل وحدة مساحة ووقت.
يمكن لخزان أن يمر بفحصه الهيدروليكي ويفشل لأنه يحمل كمية مواد صلبة عالية جدًا.
- HLR: تدفق مياه الصرف الصحي مقسومًا على مساحة سطح المُصفّي الفعالة.
- SLR: كتلة المواد الصلبة الجافة المطبقة لكل وحدة مساحة ووقت للمُصفّي.
- WOR: التدفق مقسومًا على الطول الكلي لجسر المياه الفعّال للمياه المعالجة.
- إزالة TSS: نتيجة الفصل الملاحظة، والتي تعتمد على كل من السلوك الهيدروليكي والسلوك الصلب.
بالنسبة لفرق الشراء، السؤال المهم ليس ببساطة ما إذا كان المورد يدرج سعة تدفق. اسأل عما إذا كانت تلك السعة تعتمد على مساحة الترسيب المتوقعة، أو footprint الخزان الفعلي، أو الحد المسموح به لنسبة التدفق إلى الحجم، أو تحميل الحاجز، أو حالة التشغيل المختبرة.
WCT’s مُوضح المياه العادمة يمكن استخدام نظرة عامة كمرجع مبكر للمعدات، ولكن يجب أن يكون الحجم النهائي مستندًا إلى بيانات تدفق الموقع وخصائص المواد الصلبة الداخلة بدلاً من تدفق لوحة الاسم فقط.
معادلات الحاجز الرئيسية: معدل التدفق الهيدروليكي، نسبة التدفق إلى الحجم، ومعدل تدفق الحاجز فوق الحافة
يتطلب تحديد حجم الحاجز فحص معدل التدفق الهيدروليكي، نسبة التدفق إلى الحجم، ومعدل تدفق الحاجز فوق الحافة معًا. يتحكم مساحة السطح في الحمل الهيدروليكي، بينما يمكن أن تفرض كتلة المواد الصلبة وشكل المخرج حدودًا منفصلة.
صيغة معدل الحمل الهيدروليكي
صيغة معدل الترسيب السطحي هي:
HLR = Q / A
حيث Q هو التدفق التصميمي و A هو المساحة السطحية الأفقية الفعالة. إذا تم التعبير عن Q بالغالونات في اليوم و A بالأقدام المربعة، يتم الإبلاغ عن الناتج بالغالونات في اليوم لكل قدم مربعة، أو GPD/sq ft.
بالنسبة لحاجز دائري:
A = π × D² / 4
بالنسبة لحاجز مستطيل:
A = الطول × العرض
مثال: خزان دائري بقطر 50 قدمًا لديه حوالي 1963 قدمًا مربعًا من مساحة السطح. عند تدفق قدره 1.0 مليون جالون في اليوم، أو 1,000,000 GPD، يكون معدل التدفق الهيدروليكي حوالي 509 GPD/sq ft.
- قم بتحويل التدفق إلى وحدات متوافقة: 1.0 مليون جالون في اليوم يصبح 1,000,000 GPD.
- احسب مساحة السطح: π × 50 × 50 / 4 يساوي تقريبًا 1963 قدم مربع.
- اقسم التدفق على المساحة: 1,000,000 / 1963 يساوي تقريبًا 509 GPD/sq ft.
- قارن هذا الناتج مع نوع المعكر المصفى المختار، وحالة الذروة، وفحص تحميل المواد الصلبة.
يُعبّر عن نفس الحساب بوحدات المتر المكعب لكل متر مربع في اليوم، مكتوب هنا كـ م3/م2.د. نظرًا لأن وحدات المساحة تُلغى، فإن هذا يعادل أيضًا سرعة عمودية تُعبّر عنها بالأمتار في اليوم.
معدل تحميل المواد الصلبة (SLR) ومعدل تدفق الفائض من السدادة (WOR)
يُعد معدل تحميل المواد الصلبة (SLR) مهمًا بشكل خاص للمصفّيات الثانوية التي تتلقى الحمأة المنشطة. يجب أن يشمل الحساب المواد الصلبة الداخلة إلى الخزان، وليس فقط تدفق المياه الخام الواردة. يمكن أن يغير تدفق الحمأة المنشطة المعادة وتركيز السائل المختلط بشكل كبير من حمل المواد الصلبة.
| نظام قياس متري | الصيغة | شرح المتغيرات | الوحدات القياسية |
|---|---|---|---|
| معدل التحميل الهيدروليكي | HLR = Q / A | Q = التدفق التصميمي؛ A = مساحة سطح المصفاة | GPD/قدم مربع أو م3/م2.د |
| مساحة السطح | A = π × D² / 4 | D = قطر الخزان | متر مربع أو م² |
| مساحة مستطيلة | A = الطول × العرض | ط = طول الخزان؛ ع = عرض الخزان | متر مربع أو م² |
| معدل تحميل المواد الصلبة | SLR = م / ع | م = كتلة المواد الصلبة الجافة المطبقة يوميًا؛ ع = المساحة السطحية | رطل/يوم/قدم مربع أو كجم/م².يوم |
| معدل تدفق الفائض من السدادة | WOR = Q / Lw | Q = التدفق؛ Lw = طول السدادة الفعّال | GPD/قدم أو م³/م.يوم |
يجب إتمام التحويلات الشائعة قبل الحساب، وليس بعده. يساوي 1 مليون جالون يوميًا 1,000,000 GPD. يساوي المتر المربع الواحد تقريبًا 10.764 قدم مربع. يساوي GPD/قدم مربع واحد تقريبًا 0.0407 م³/م².يوم.
بالنسبة لـ SL، يمكن استخدام فحص مبسط للحمأة المنشطة باستخدام التدفق، وتدفق الحمأة العائد، وتركيز المواد الصلبة المعلقة في المزيج لتقدير الكتلة الداخلة إلى المُصفّي.
يعتمد المعادلة الدقيقة على تقسيم التدفق في المحطة وما إذا كانت أساسيات التصميم تستخدم المتوسط، أو الشهر الأقصى، أو ذروة تحميل المواد الصلبة.
يتم حساب WOR باستخدام طول السدادة الفعّال للمخرج الكلي. يمكن لخزان ذو مساحة سطح كافية أن يطور جودة صرف سيئة إذا كانت قنوات المخرج قصيرة، غير مستوية، أو مسدودة جزئيًا، أو محملة هيدروليكيًا بشكل زائد.
بعد حساب أي صيغة، اسأل عما تُقصّره. قد لا يشمل السعة المبلغ عنها استهلاك طاقة المدخل، أو حجم تخزين الحمأة، أو عزم الكاشط، أو إزالة الطمي، أو قيود السدادة الخارجية.
نطاقات تصميم معدل التحميل الهيدروليكي القياسية
تختلف نطاقات HLR النموذجية حسب موقع المُصفّي، نوع مياه الصرف الصحي، قابلية ترسيب الحمأة، درجة الحرارة، أساس التدفق، ومعايير التصميم المحلية. يوفر الجدول أدناه نقاط انطلاق هندسية، وليس حدود أداء مضمونة.
| Clarifier Type | نطاق HLR النموذجي، GPD/قدم مربع | المكافئ المتر، م3/م2.يوم | ملاحظات التصميم النموذجية |
|---|---|---|---|
| مُصفّي أولي | 300-1,200 | 12.2-48.8 | غالبًا ما يُفحص عند التدفق المتوسط والذروي؛ تظل مدة الاحتجاز ومعالجة الطفو مهمة. |
| مُصفّي ثانوي، الطين المنشط | 400-800 | 16.3-32.6 | يجب فحصه باستخدام نسبة حجم السائل إلى مساحة السطح، مؤشر التشتت، تدفق الطين العائد، وسلوك طبقة الطين. |
| الظرف الرطب الذروي الأقصى | 600-1,200 | 24.4-48.8 | استخدمه فقط عندما يدعم العملية، مخزون المواد الصلبة، وحدود المخرجات الحالة القصوى المختارة. |
| نظام لاميلّا عالي الكفاءة أو نظام الأطباق المائلة | خاص بالمشروع | خاص بالمشروع | استخدم مساحة الترسيب المتوقعة ومعايير الاختبار أو التصميم التي يحددها المورد بدلاً من الاعتماد فقط على مساحة الخزان التقليدية. |
نطاق المُصفّي الأولي واسع لأن خصائص مياه الصرف الصحي الأولية تختلف بشكل كبير. يمكن أن تتغير الشحوم، والحصى، والصرف الصناعي، ودرجة الحرارة، وأداء الفحص المسبق للأ upstream، مما يؤثر على معدل الترسيب العالي الذي يحقق إزالة مناسبة للمواد الصلبة العالقة وBOD.
معايير المُصفّي الأولي
يتم تقييم المُصفّي الأولي عادة باستخدام معدل الترسيب، ومدة الاحتجاز، وعمق الخزان، ونسبة حجم السائل إلى حجم المادة الصلبة، والإزالة المتوقعة للمواد الصلبة العالقة. قد يقلل معدل الترسيب العالي من حجم الخزان ومساحته، لكنه يقلل من هامش الأمان لزيادة التدفقات المفاجئة وظروف الترسيب السيئة.
- استخدم التدفق اليومي المتوسط لفهم الحمل الطبيعي.
- استخدم التدفق الذروي الأقصى لتقييم التحميل الهيدروليكي العالي وخطر التدفق المختصر.
- افحص مدة الاحتجاز عند التدفق الطبيعي والأقصى.
- راجع توزيع المدخل، وترتيب الحواجز، وتسوية الحاجز الخارجي.
- تأكد من أن أنظمة إزالة الطين والطفو يمكنها مواكبة الحمل المطبق.
معلمات المعالجة الثانوية للمرشح الثانوي
يتطلب المرشحات الثانوية عملية قرار مختلفة لأن تركيز المواد الصلبة الواردة أعلى بكثير. قد يظهر معدل التدفق الهيدروليكي مقبولًا بينما يخلق حد السدادة الطينية، أو عمق بطانة الحمأة، أو قيود الحمأة المعادة الفشل الفعلي.
مؤشر حجم الحمأة (SVI) هو مدخل رئيسي للتشغيل. يشير SVI الأعلى عمومًا إلى ترسيب أضعف وحساسية أكبر لتراكم المواد الصلبة. قد لا يعمل التصميم مع الحمأة ذات الترسيب الجيد خلال نمو الفيلومنت، أو الطقس البارد، أو ظروف اضطراب العملية.
يجب عدم اختيار حدود التدفق الأقصى من نتيجة التدفق المتوسط. بالنسبة لمحطات البلدية، يمكن أن يكون التدفق في الطقس الرطب عدة مرات التدفق التشغيلي الطبيعي. يجب أن يُظهر مراجعة التصميم الوحدات التي تعمل بالتوازي وكيفية تقسيم التدفق بينها.
تأثير معدل التدفق الهيدروليكي على زمن الاحتجاز وإزالة TSS
زيادة معدل التدفق الهيدروليكي يقلل من زمن الاحتجاز الهيدروليكي عندما يظل حجم الخزان ثابتًا. العلاقة الأساسية هي:
زمن الاحتجاز = حجم الخزان / التدفق
توضح هذه العلاقة العكسية سبب أداء المرشح بشكل جيد خلال الطقس الجاف وفقدان إزالة TSS خلال عاصفة. لم يتغير حجم الخزان، لكن التدفق المار خلاله زاد.
- فرصة ترسيب منخفضة: تبقى الجسيمات الأبطأ معلقة وتتحرك نحو مخرج المياه المعالجة.
- زيادة الاضطراب: يمكن أن تؤدي سرعات الدخول أو الخروج العالية إلى كسر التكتلات وإزعاج المواد الصلبة المستقرة.
- قصر الدائرة الكهربائية: بعض الماء يصل إلى المخرج قبل استخدام حجم الخزان الكامل.
- ارتفاع بطانية الطين: تتراكم المواد الصلبة أسرع مما يتم سحبها.
- زيادة TSS المخرج: يمكن أن يتجاوز نقل المواد الصلبة الأداء المتوقع للمعالجة.
التحميل المائي الزائد في مزيل الرواسب الأولي يمكن أن يرسل أيضًا المزيد من المواد العالقة والعضوية إلى المعالجة البيولوجية downstream. هذا يزيد من عبء حوض التهوية وقد يغير طلب الأكسجين، وإنتاج الطين، وسلوك المزيل الثانوي.
حيث يفشل المزيل الثانوي عادة أولاً
غالبًا ما تكون المحدوديات في المزيلات الثانوية بسبب تدفق المواد الصلبة بدلاً من حجم الماء فقط. تساعد تحليل نقطة الحالة على مقارنة تدفق المواد الصلبة المطبق مع قدرة الترسيب والنقل لبطانية الطين.
عادةً ما يستخدم التحليل تركيز السائل المختلط، وتركيز الطين المنشط العائد، وتدفق العائد، وتدفق الطين المهدور، وSVI. يمكن أن يشير إلى ما إذا كان المزيل يعمل تحت، أو بالقرب، أو يتجاوز الحالة التي ستتراكم فيها المواد الصلبة وتفرّ.
نتيجة نقطة الحالة تكون مفيدة بقدر البيانات التي تعتمد عليها. قد لا تمثل قياس SVI المختبري أسوأ حالة يومية. يجب على المشغلين مراجعة الاتجاهات عبر التدفق، وMLSS، ومعدل RAS، وعمق البطانية، وTSS المخرج.
ماذا يجب مراجعته عندما ينخفض الإزالة
- قارن بين HLR الحالي والمتوسط، والحد الأقصى للشهر، وأقصى تدفق في الساعة.
- تحقق مما إذا كانت جميع المزيلات تتلقى حصة متساوية من التدفق.
- قم بقياس عمق بطانية الطين في نقاط متعددة، وليس بالقرب من مجس واحد فقط.
- راجع اتجاهات SVI والقدرة على الترسيب خلال نفس الفترة التي حدث فيها الاضطراب.
- افحص المجاري، والجدران، والحواجز، وأبواب الدخول، وأجهزة التحكم في التدفق.
الخطأ المكلف هو خفض RAS أو تغيير معدلات الهدر استنادًا إلى أعراض المخرج دون التحقق من التوازن الهيدروليكي. يمكن أن يؤدي تعديل العملية مؤقتًا إلى تحريك المواد الصلبة، بينما تظل مشكلة سعة المزيل الأساسية قائمة.
اعتبارات الحجم للمزيلات المتخصصة
مُوضحات الألواح المائلة والصفائح تستخدم الألواح أو الأنابيب المائلة لإنشاء مساحة ترسيب فعالة كبيرة ضمن مساحة أرضية أصغر. لا يمكن مقارنة تقييمها مباشرة مع خزان تقليدي يستخدم فقط مساحة المخطط.
مُوضحات الألواح المائلة (لاميلا)
بالنسبة لحزمة الألواح المائلة، عادةً ما يُعتمد على مساحة الترسيب ذات الصلة على الإسقاط الأفقي للألواح. علاقة مبسطة هي:
المساحة المُسقطة = مساحة خطة اللوح × عدد الألواح الفعالة
اعتمادًا على طريقة المورد، قد يتم حساب المساحة المُسقطة من عرض اللوح، طول اللوح، التباعد، زاوية الميل، وعدد القنوات.
السطح المبلل الفعلي للوح أكبر من المساحة المُسقطة الأفقية، لكن يجب عدم استخدام هذا الرقم الأكبر تلقائيًا كمساحة ترسيب هيدروليكية.
تغير زاوية الميل المسافة الرأسية للترسيب وتدعم انزلاق المواد الصلبة نحو منطقة الجمع. يؤثر تباعد الألواح على خطر الانسداد، نقل المواد الصلبة، الوصول إلى التنظيف، ونوع مياه الصرف التي يمكن للوحدة التعامل معها.
- تأكد مما إذا كانت السعة المعلنة تستخدم المساحة المُسقطة أو مساحة سطح اللوح الفعلية.
- تحقق من تدفق التصميم في الظروف العادية، القصوى، وذروة الحمل.
- راجع محتوى TSS، الزيت والشحوم، الحصى، وحجم التكتلات.
- تحقق من تباعد الألواح مقابل المواد الصلبة المتوقعة وطريقة الصيانة.
- اسأل كيف يتم إزالة الحمأة من الحوض وهل يتم السحب بشكل مستمر.
مساحة صغيرة مهمة للتركيبات الصناعية أو المحطات ذات المساحة المحدودة المتاحة. لا تلغي الحاجة إلى توزيع متساوٍ، ظروف تغذية مستقرة، سحب كافٍ للحمأة، ونظام مخرج يمنع التدفق المحلي الزائد.
أنظمة التوضيح ذات المعدل العالي
قد تجمع الأنظمة ذات المعدل العالي بين الألواح المائلة، مستقرات الأنابيب، التجلط الكيميائي، التكتل، أو إعادة الدوران الداخلية. يمكن أن تحسن هذه الميزات عملية الفصل، لكنها تجعل أساس التصميم أكثر اعتمادًا على كيمياء التغذية وجودة التكتل.
على سبيل المثال، وحدة لاميلا تتلقى مياه مجلطة كيميائيًا قد تكون مصنفة بتحميل مختلف عن نفس هندسة اللوح التي تتلقى مياه صناعية غير معالجة. لم يتغير فقط حجم المعدات؛ بل تغير أيضًا سلوك ترسيب الجسيمات.
استخدم حساب المنطقة المُسقطة من قبل الشركة المصنعة، وبيانات الاختبار، ونطاق التشغيل عند مراجعة اقتراح عالي المعدل. قارن مياه الاختبار وظروف التكتل مع الموقع الفعلي. قد لا تنتقل السعة المثبتة مع مواد صلبة مستقرة ومعالجة كيميائيًا مباشرة إلى تيار مياه صرف متغير.
عند ترقية حوض تقليدي، قارن الوحدة الجديدة مع الملف الهيدروليكي الحالي. قد تتناسب المعدات من الناحية الفيزيائية بينما لا يمكن المضخة، القناة، الصمام، أو الفلتر downstream قبول نمط التدفق المعدل.
للمقارنات الأوسع للمعدات، WCT’s DAF vs clarifier يمكن أن تساعد المرجعية في تمييز الحالات التي يكون فيها التعويم أكثر ملاءمة من الترسيب بالجاذبية. يجب أن يتبع هذا الاختيار خصائص الجسيمات وأهداف العملية، وليس البصمة فقط.
التحقق من حجم المعالجة للمصفّي والخطوات التالية
قبل إتمام مواصفات المصفّي أو شراء معدات جديدة، يجب التحقق من معدل التدفق العالي خلال فترات الأمطار الغزيرة، وخصائص المواد الصلبة، وهايدروليكا المخرج، وتسلسل التشغيل الفعلي. يجب أن يكون الحساب قابلاً للتتبع من بيانات الميدان إلى المعدات المختارة.
البيانات التي يجب أن يتضمنها مراجعة العملية
- متوسط التدفق اليومي، والأقصى في الشهر، والأقصى في اليوم، وأقصى تدفق في الساعة.
- عدد المصفّيات العاملة في كل حالة تدفق.
- اتجاهات المواد الصلبة العالقة في المياه الداخلة والمخلوط، وMLSS، وSVI، وسدادة الطين.
- تدفق الحمأة المعاد تنشيطها، وتدفق الحمأة المهدورة، وتركيز المواد الصلبة المقدّر.
- أبعاد الخزان، العمق التشغيلي، ترتيب المدخل، طول الحاجز، وارتفاعات المخرج.
- متطلبات إزالة المواد الصلبة العالقة BOD وTSS المتوقعة عند التدفق الطبيعي والأقصى.
الفحوصات النهائية قبل الموافقة
- تأكيد أن أساس تدفق التصميم محدد بوضوح ومحول إلى وحدات متوافقة.
- إعادة حساب HLR باستخدام مساحة السطح النشطة، وليس مساحة الموقع الكلية أو مساحة الخزان الفارغ.
- تحقق من WOR باستخدام طول السد الفعّال وتأكد من أن المخارج مستوية وخالية من العوائق.
- مراجعة SLR وسلوك نقطة الحالة لمُرَشِّحات الثانوي تحت أعلى حمولة مواد صلبة معقولة.
- اختبار زمن الاحتجاز عند التدفق الطبيعي وذروة التدفق.
- بالنسبة لأنظمة اللاميلا، تحقق من مساحة الترسيب المتوقعة، وتباعد الألواح، والانحدار، وسعة سحب الحمأة.
اطلب من الموردين تقديم أساس الحساب وراء السعة المقتبسة. تشمل المستندات المفيدة رسم تدفق مفصل، افتراضات تقسيم التدفق، حسابات التحميل، ظروف التصميم، بيانات الاختبار حيثما تتوفر، والاستثناءات المعلنة بوضوح.
بالنسبة لمحطة قائمة مع ارتفاع TSS المخرج، لا تفترض أن الخزان الأكبر هو الحل الوحيد. التوازن الهيدروليكي، تصحيح السد، معادلة التدفق، تحسين سحب الحمأة، أو تحديث عالي المعدل قد يحل أجزاء مختلفة من المشكلة.
WCT يمكن أن يساعد في مراجعة افتراضات حجم المُرَشِّح، مقارنة التكوينات التقليدية والمائلة للألواح، وتحديد البيانات الميدانية اللازمة لاتخاذ قرار التحديث. أقوى حزمة بداية هي سجل التدفق، اتجاه المواد الصلبة، رسم الخزان، والمشكلة التشغيلية الحالية موضحة بمصطلحات قابلة للقياس.
