عندما تفشل محطة ضخ بين عشية وضحاها أو يمر انحراف في درجة الحموضة دون أن يلاحظ لساعات، يمكن أن تتصاعد التكلفة المالية والبيئية بسرعة.
مراقبة معالجة المياه عن بعد تغلق النقاط العمياء التي يتركها أخذ العينات اليدوي، مما يمنح مشغلي المصنع رؤية مستمرة للمعلمات الهامة والقدرة على التصرف قبل أن يصبح الانحراف انتهاكًا للتصريح.
المكونات الرئيسية لبنية المراقبة عن بعد
يعتمد نظام المراقبة عن بعد القوي على أربع طبقات: اكتساب البيانات، الإرسال المحلي، التكامل مع السحابة أو SCADA، وواجهة المستخدم. يجب أن تتطابق كل طبقة مع التخطيط المادي للمنشأة ودقة البيانات المطلوبة للتحكم في العمليات.
- أجهزة الاستشعار والمجسات المضمنة – درجة الحموضة، ORP، الموصلية، العكارة، الكلور المتبقي، ومقاييس التدفق. تحدد دقتها في ظل ظروف التلوث قيمة السلسلة بأكملها.
- مسجلات البيانات ووحدات الطرفية عن بعد (RTUs) – أجهزة تقوم برقمنة إشارات المستشعرات التناظرية وتحديد وقت القراءات. يمكن لـ RTU أيضًا تنفيذ منطق التحكم المحلي عند انقطاع الاتصال.
- البوابات والاتصالات عن بعد – بوابات إنترنت الأشياء الخلوية أو مودمات الإيثرنت تدفع البيانات من RTU إلى السحابة أو SCADA الخاص بالمصنع. يؤثر اختيار البوابة على تردد أخذ العينات وسحب الطاقة من الموقع البعيد.
- لوحة معلومات سحابية وتنبيهات محمولة – واجهة المشغل التي تحول البيانات الأولية إلى إنذارات قابلة للتنفيذ. تعرض لوحة معلومات المياه السحابية المصممة جيدًا الانتهاكات الحدية والانجراف طويل الأجل، وليس فقط القيم اللحظية.
المعلمات الرئيسية التي تتم مراقبتها حسب نوع المعالجة
يجب أن تتوافق حزم المستشعرات مع المتطلبات التنظيمية ومتطلبات العملية لتدفق المياه الداخلة أو الخارجة. يوضح الجدول أدناه المعلمات الأساسية المرتبطة بتطبيق المعالجة وهدف المراقبة.
| تطبيق المعالجة | المعلمات الرئيسية | هدف المراقبة الأساسي |
|---|---|---|
| مياه الشرب | الكلور الحر المتبقي، العكر، الرقم الهيدروجيني، UV254 (العضويات) | الامتثال للتعقيم، كشف اختراق الفلاتر |
| مياه الصرف الصحي البلدية | الأمونيا، النترات، الفوسفات، TSS، الرقم الهيدروجيني، الأكسجين المذاب | حدود تصريح الصرف، أداء إزالة المغذيات |
| مياه التناضح العكسي الصناعية ومياه التبريد | الموصلية، الرقم الهيدروجيني، ORP، السيليكا، الصلابة، مواد مقاومة للتآكل | الوقاية من الترسبات، حماية الغشاء، السيطرة على التآكل |
تمكين تسجيل المعلمات بشكل مستمر يتيح أيضًا التلقائية الجرعة الكيميائية. عندما يكتشف النظام اتجاهًا متزايدًا للفوسفات، يمكنه تعديل نبض مضخة الجرعة مباشرة، مما يقلل من زمن التأخير والهدر الكيميائي.

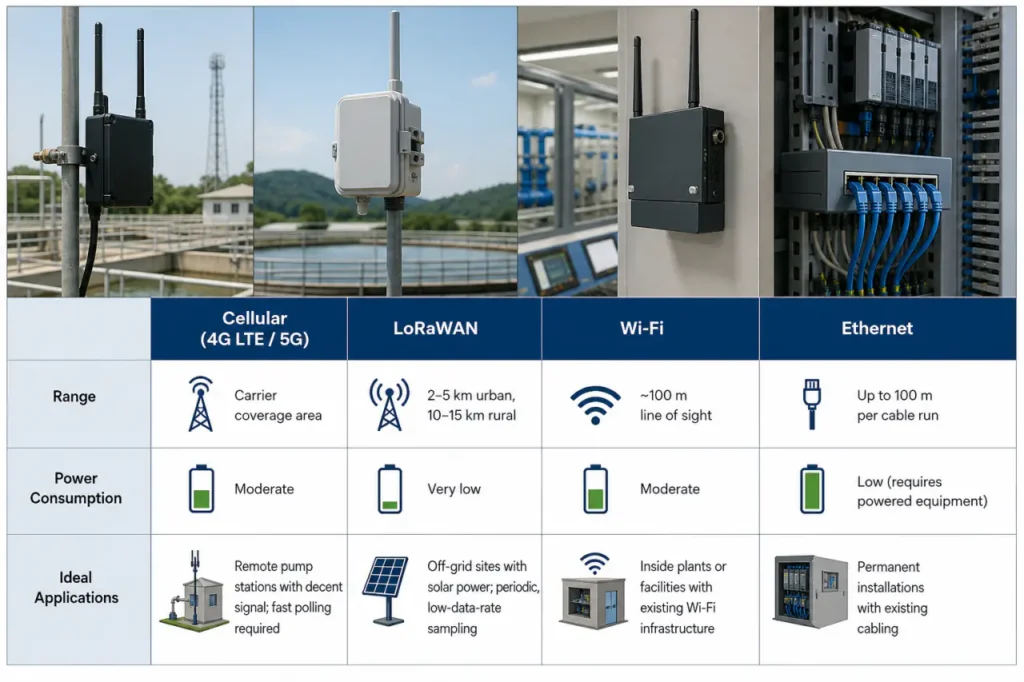

مقارنة خيارات الاتصال لمواقع المحطات البعيدة
يعتمد اختيار بروتوكول الاتصالات عن بُعد المناسب على عزل الموقع، توفر الطاقة، وتكرار استعلام البيانات. الجدران الخرسانية، الخزانات تحت الأرض، والمواقع الريفية كلها تقيد الخيارات الممكنة.
| البروتوكول | نطاق | استهلاك الطاقة | أفضل حالة استخدام |
|---|---|---|---|
| خلوي (4G LTE / 5G) | منطقة تغطية المشغل | متوسطة | محطات مضخات عن بُعد بإشارة جيدة؛ يتطلب استعلام سريع |
| LoRaWAN | 2-5 كم حضري، 10-15 كم ريفي | منخفض جدًا | مواقع خارج الشبكة مع طاقة شمسية؛ أخذ عينات منخفضة البيانات بشكل دوري |
| واي فاي | ~100 متر خط رؤية مباشر | متوسطة | داخل مباني المعالجة حيث توجد بنية تحتية تكنولوجيا المعلومات الحالية |
| إيثرنت / متصل مباشرة | حدود مسافة الكابل | منخفض (PoE) | لوحات سكادا ثابتة في غرف التحكم؛ أعلى موثوقية |
التغلب على تدهور الإشارة في الحاويات البعيدة
خطأ شائع هو تركيب بوابة خلوية داخل حاوية معدنية بدون هوائي خارجي. لتجنب المناطق الميتة:
- اختبر قوة الإشارة مع إغلاق الحاوية وتثبيت جميع الكابلات
- فكر في هوائي خارجي إذا كانت هامش ميزانية الرابط أقل من 10 ديسيبل
- قم بإجراء اختبار ميداني قبل تحديد موقع اللوحة النهائي
سيناريوهات التطبيق الخاصة بالصناعة
معالجة مياه الصرف الصحي البلدية ومحطات الضخ
في المنشآت المملوكة للبلدية، غالبًا ما يكون الفشل الأكثر تكلفة هو توقف مضخة محطة الرفع غير المكتشف. أ نظام مراقبة محطة المضخات عن بُعد مع تنبيهات عالية المستوى فورية بواسطة العوامة يمنع الفيضانات والغرامات التنظيمية المرتبطة بها. كما يتابع المشغلون اتجاهات الأمونيا والنترات لإثبات أداء إزالة المغذيات البيولوجية لمياه الصرف الصحي البلدية الامتثال لمياه الصرف الصحي البلدية.
تطلب العديد من المدن الآن تقارير مراقبة فعالة للمياه المعالجة تلقائيًا. يقلل تدفق البيانات المستمر من عبء أخذ العينات اليدوي ويوفر سجل تدقيق يرضي وكالات البيئة في مصر.
مياه التصنيع والمعالجة
في التصنيع، حتى انحراف بسيط في جودة المياه يمكن أن يسبب رفض الدفعة، وتكلس الغلايات، أو التآكل. أنظمة معالجة المياه التلقائية تعتمد على الاتصالات عن بُعد في الوقت الحقيقي للحفاظ على التوصيل الكهربائي ودرجة الحموضة ضمن النطاقات الضيقة المطلوبة للعملية.
تختلف المعلمات المحددة حسب دور المياه في العملية:
- مياه تغذية الغلايات: الأكسجين المذاب والصلابة
- مياه الصرف الصناعية: المعادن الثقيلة، والمواد العالقة الكلية، ودرجة الحموضة
يكشف تتبع هذه القيم على مدى أسابيع متى يبدأ خطوة المعالجة المسبقة في الانحراف وتحتاج إلى صيانة قبل حدوث مخالفة.
مياه تبريد مراكز البيانات
تطلب أبراج التبريد لمراكز البيانات تشغيلًا بدون توقف. يمكن أن يسرع التغير في التوصيل الكهربائي أو درجة الحموضة من تكلس سطح المبادلات الحرارية، مما يقلل من كفاءة التبريد ويرفع تكاليف الطاقة.
المراقبة المستمرة عن بُعد توفر البيانات لمنع فقدان الأداء:
- يتتبع الموصلية، مستويات المثبطات وتدفق مياه التعويض
- يتيح الضبط المركزي لمعدلات التصريف وجرعات المبيدات الحيوية
- يمنع حتى الانخفاضات الطفيفة في رفض الحرارة التي قد تتسبب في تقليل أداء الخادم
هذا يحول نظام المراقبة إلى مساهم مباشر في ضمانات التشغيل المستمر.
الفوائد التشغيلية والامتثال التنظيمي
الانتقال من عينات الالتقاط الدورية إلى المراقبة المستمرة عن بُعد يوفر وفورات تشغيلية فورية.
استجابة أسرع للحوادث وتوفير في المواد الكيميائية
تمكن البيانات في الوقت الحقيقي من الاستجابة الفورية لانحرافات المعايير:
- التعديل الدقيق لمضخات الجرعة يقلل من الإفراط في تغذية المواد الكيميائية بنسبة 10-20% في التطبيقات البلدية والصناعية النموذجية.
- يقضي المشغلون وقتًا أقل في الفحوصات الميدانية، مما يتيح لهم التركيز على الصيانة التنبئية.
تنبيهات فورية لارتفاع مستوى الرقم الهيدروجيني أو انخفاض بقايا الكلور تمنع الانحرافات من أن تصبح أحداثًا قابلة للتقرير.
سجل تدقيق الامتثال
تسجيل البيانات غير قابل للتغيير يبني سجل امتثال يمكن الدفاع عنه. خلال تدقيق من وكالة حماية البيئة أو جهة محلية، يمكن للنظام إنتاج سجل مؤرخ يوضح الالتزام بالتصريح دون الاعتماد على سجلات مكتوبة يدويًا. هذا وحده غالبًا ما يبرر الاستثمار في نظام معالجة مياه الصرف الصحي المتكامل المراقبة.
قائمة فحص تنفيذ النظام
يصبح النشر أسهل عندما تتحقق من بعض العناصر الحيوية قبل تركيب الأجهزة. يقلل هذا من البداية الخاطئة وإعادة العمل.
- تأكيد المعلمات المطلوبة والحدود التنظيمية لكل نقطة تصريف أو عملية.
- قياس قوة إشارة الهاتف المحمول في الموقع المقصود مع إغلاق العلبة وتثبيت جميع الكابلات.
- اختيار أجسام المستشعر والمواد المبللة التي تتحمل التلوث المتوقع، ودرجة الحرارة، والهجوم الكيميائي.
- قرر ما إذا كان الموقع يحتاج إلى عرض وتحكم محلي أو وحدة تحكم بدون رأس مع واجهة سحابية فقط.
- ضبط حدود الإنذار ومنطق التصعيد قبل التشغيل، بما في ذلك قوائم الاتصال بعد ساعات العمل.
- خطط للفحص البصري الشهري للحساسات للكشف عن التلوث وفحص المعايرة ربع السنوي، حتى مع التشخيصات عن بُعد.
عندما لا تكفي اللوحات الجاهزة
غالبًا ما تفشل لوحات المراقبة القياسية في معالجة التحديات الخاصة بالموقع مثل صعوبة الاتصال، الكيميائيات المائية العدوانية، أو بروتوكولات SCADA الموجودة. يضمن نظام مخصص، مصمم بعد مراجعة تخطيط المصنع ومحركات الامتثال، أن يتم التقاط كل معلمة مهمة بشكل صحيح.
إذا كنت بحاجة إلى عرض سعر للوحة مراقبة، أو مساعدة في الاختيار حساسات العكارة, أو عرض توضيحي لكيفية عرض لوحة تحكم سحابية لبيانات مصنعك، اتصل بفريق الهندسة. يمكن إعداد تكوين مع قائمة المواد وخطة الاتصال خلال بضعة أيام.
أسئلة متكررة
هل يمكن لأنظمة المراقبة عن بُعد أن تتكامل مع شبكات SCADA الحالية؟
نعم. تتحدث معظم وحدات التحكم عن بُعد والبوابات بروتوكولات صناعية قياسية مثل Modbus TCP، MQTT، أو OPC-UA. يسمح ذلك بتدفق بيانات المراقبة عن بُعد إلى شاشات SCADA الحالية للمصنع دون الحاجة إلى استبدال نظام التحكم الموجود.
كيف يتم تشغيل حساسات جودة المياه عن بُعد في المواقع غير الموصولة بالشبكة؟
دوائر الحساسات منخفضة الطاقة المرتبطة بلوح شمسي صغير ونسخة احتياطية من البطارية هي الحل الأكثر شيوعًا. يمكن لموجات LoRaWAN أو راديو LTE-M الخلوية العمل لسنوات على بطارية معتدلة، مما يجعل الزيارات الشهرية للموقع غير ضرورية من أجل الطاقة فقط.
كم مرة تتطلب حساسات التدفق الداخلي المعايرة؟
تتوقف وتيرة المعايرة على عينة المياه. يمكن لتطبيقات المياه النظيفة أن تمر ثلاثة أشهر بين عمليات المعايرة. قد تتطلب مياه الصرف الصحي ذات المحتوى العالي من solids أو الشحوم تنظيفًا وتحققًا شهريًا. حتى مع التشخيصات عن بُعد، تظل الفحوصات الفيزيائية الدورية ضرورية للحفاظ على سلامة البيانات.
