تبدأ معظم مواصفات جودة المياه بهدف عام للنقاء. و نظام معالجة المياه فائقة النقاء يبدأ برقمين صلبين: مقاومية 18.2 ميغا أوم·سم و أقل من 5 بي بي بي من الكربون العضوي الكلي. إذا لم تكن تطبيقاتك بحاجة إلى كلا الحدين، فقد يكون نظام النوع 2 هو الاستثمار الأفضل.
تعريف المياه فائقة النقاء (معايير ومعلمات النوع 1)
المياه فائقة النقاء من النوع 1 ليست ببساطة مياه مرشحة بشكل عالي. يتم تعريفها من خلال أقصى مقاومية كهربائية نظرية ومحتوى عضوي وجزيئي يقارب الصفر. المعيار 18.2 ميغا أوم·سم يمثل مقاومية المياه النقية عند 25 درجة مئوية – أي انخفاض قابل للقياس في المقاومة يشير إلى تلوث أيوني.
An مرشحات المياه الصناعية التهيئة لمخرج من النوع 1 يجب أن تلبي في الوقت ذاته عدة حدود للمعلمات. المقاومة وحدها لا تروي القصة كاملة. مستويات الكربون العضوي الكلي، والبكتيريا، والسموم الداخلية تميز المياه فائقة النقاء الحقيقية عن المياه المعاد أيونتها العادية.
| المعيار | النوع 1 (فائق النقاء) | النوع 2 (نقي) | النوع 3 (الدرجة الأولية) |
|---|---|---|---|
| المقاومية (ميغا أوم·سم، 25 درجة مئوية) | > 18.0 | > 1.0 | > 0.05 |
| القدرة على التوصيل (ميكروسيمنز/سم) | < 0.056 | < 1.0 | < 20 |
| الكربون العضوي الكلي (بي بي بي) | < 5 | < 50 | < 200 |
| البكتيريا (وحدة تكوين المستعمرات/ملليلتر) | < 1 | < 100 | < 1000 |
| السموم الداخلية (وحدة أوروبا/ملليلتر) | < 0.03 | غير قابل للتطبيق | غير قابل للتطبيق |
المقاومية هي المقياس الرئيسي لنقاء الأيونات لأنها تستجيب فورًا للأملاح المذابة والأنواع المشحونة. يقيس الكربون العضوي الكلي الكربون العضوي من المادة الطبيعية، نواتج بكتيرية، أو المواد التي تتسرب من مكونات النظام. يجب مراقبتها باستمرار – وليس فقط عند التشغيل الأولي.
ثلاثة معايير تحكم جودة مياه النوع 1: ASTM D1193 (النوع I)، ISO 3696 (الدرجة 1)، وإرشادات CLSI-CLRW للمختبرات السريرية. كل منها يحدد حدودًا مختلفة قليلاً، لكن جميعها تتفق على مقاومية 18.2 ميغا أوم·سم ومتطلبات الكربون العضوي المنخفض.

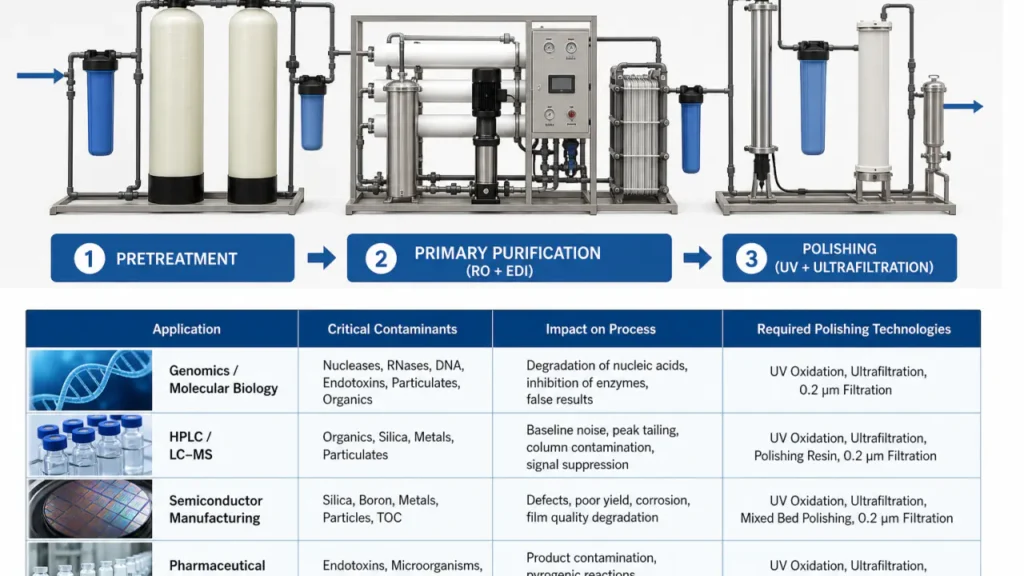

هندسة النظام ذات الثلاث مراحل
لا يمكن لفلتر واحد إنتاج مياه فائقة النقاء من تغذية الصنبور. يستخدم تصميم مناسب نظام معالجة المياه فائقة النقاء ثلاث مراحل متتالية لإزالة فئات مختلفة من الملوثات حسب الحجم والصعوبة. تخطي أو تقليل حجم أي مرحلة ينقل العبء إلى المرحلة التالية ويقصّر عمر المستهلكات.
المرحلة 1: المعالجة المسبقة (حماية النواة)
تزيل المعالجة المسبقة الملوثات التي تتلف مكونات المرحلة الأولية المكلفة. الأهداف الرئيسية هي الكلور، والمعادن الصلبة، والمواد العالقة، والجزيئات العضوية الكبيرة. بدون معالجة مسبقة كافية، تتلوث أغشية التناضح العكسي بسرعة وتتراكم صفائح التبادل الأيوني (EDI).
تشمل المعالجة المسبقة القياسية:
- ترشيح الكربون النشط لإزالة الكلور الحر والكلورامين
- تليين المياه أو جرعة مضاد للتراكم للتحكم في الصلابة
- الترشيح العميق أو متعدد الوسائط لإزالة الجسيمات العالقة فوق 5-10 ميكرومتر
- إزالة الحديد والمنغنيز اختيارياً لمصادر المياه الجوفية
خيارات المعالجة المسبقة للمياه فائقة النقاء تختلف بشكل كبير بناءً على كيمياء مياه التغذية. تحتوي مياه الشرب في مصر على مستويات مختلفة من الكلور وملامح الصلابة. تحليل مياه التغذية ليس اختيارياً – فهو يحدد تصميم المعالجة المسبقة.
المرحلة 2: التنقية الأساسية (إزالة الأيونات الجماعية)
تزيل التنقية الأساسية 95-99.1% من إجمالي المواد الصلبة الذائبة. أنظمة التناضح العكسي يشكل هذا المرحلة العمود الفقري، تليها عملية التبادل الأيوني (EDI) لإزالة الملح النهائية بدون تجديد كيميائي.
ترفض أغشية التناضح العكسي الأيونات الذائبة، والسيليكا، والمواد العضوية، والبكتيريا بناءً على الحجم والشحنة. تختلف الأداءات باختلاف ضغط التغذية، ودرجة الحرارة، وحالة الغشاء:
- عادةً، يقلل التناضح العكسي ذو المرور الواحد من التوصيل الكهربائي إلى 5-20 ميكروسمنز/سم.
- يدفع التناضح العكسي ذو المرور المزدوج التوصيل الكهربائي أقرب إلى 1 ميكروسمنز/سم، مما يوفر تغذية ممتازة لـ EDI.
- الملوثات الرئيسية التي يتم إزالتها: Na⁺، Ca²⁺، Cl⁻، السيليكا (SiO₂)، الجزيئات العضوية >200 دا، البكتيريا، والفيروسات.
يجمع EDI بين أغشية تبادل الأيونات والتيار الكهربائي لإزالة الأيونات المتبقية باستمرار. على عكس خزانات التبادل المختلطة، لا يتطلب EDI تجديد حمضي وقاعدي في الموقع. هذا يلغي التعامل مع المواد الكيميائية ويقلل من وقت التوقف بين عمليات التبادل. عادةً، يصل خرج EDI إلى 10-15 ميغا أوم·سم قبل الدخول إلى مرحلة التلميع.
المرحلة 3: التلميع (تحقيق 18.2 ميغا أوم·سم)
تأخذ مرحلة التلميع المياه المعالجة من خرج EDI إلى المعيار النهائي 18.2 ميغا أوم·سم. تزيل هذه المرحلة الأيونات الدقيقة، والكربون العضوي، والبكتيريا، والسموم الداخلية التي نجت من المعالجة الأولية.
تعمل ثلاث تقنيات على التوالي أثناء التلميع:
- راتنج تبادل أيونات مختلط النهائي لإزالة الأيونات للوصول إلى مقاومة 18.2 ميغا أوم·سم
- تلميع بالأشعة فوق البنفسجية للتأكسد الضوئي عند 185 نانومتر لتفكيك بقايا محتوى الكربون العضوي الكلي (TOC) أقل من 5 بي بي بي
- الأشعة فوق البنفسجية عند 254 نانومتر لتعطيل البكتيريا والكائنات الدقيقة
- وحدات الترشيح الفائق ب cutoff وزن جزيئي بين 5-10 كدا لإزالة السموم الداخلية والإنزيمات النووية
تكلفة الانتقال من مقاومة 15 ميغا أوم·سم إلى 18.2 ميغا أوم·سم كبيرة. يتطلب ذلك تحكمًا دقيقًا في ثاني أكسيد الكربون المذاب، وراتنج تلميع عالي النقاء، وأوقات إقامة قصيرة في حلقة التوزيع لمنع إعادة التلوث.
متطلبات النظام الخاصة بالتطبيق
يعتمد تكوين التلميع الدقيق على الملوث الأكثر أهمية في عمليتك. يحتاج مختبر الجينوميات ومصنع أشباه الموصلات إلى ماء بمقاومة 18.2 ميغا أوم·سم، لكن هياكل أنظمتهم تختلف عند مرحلة التلميع.
| التطبيق | الملوث الحرج | تقنية التلميع المطلوبة |
|---|---|---|
| علم الجينوم / تفاعل البوليميراز المتسلسل (PCR) | الإنزيمات النووية (RNase/DNase) | الألياف المجوفة للترشيح الفائق + الأشعة فوق البنفسجية عند 185 نانومتر |
| تحليل الكروماتوغرافيا السائلة عالية الأداء / التحليل الكتلي بالكروماتوغرافيا السائلة (HPLC / LC-MS) | الكربون العضوي الكلي (TOC) | الأشعة فوق البنفسجية عند 185/254 نانومتر + راتنج تلميع منخفض TOC |
| زراعة الخلايا / التلقيح الصناعي (IVF) | السموم الداخلية، الحمى | UF (5 كDa) + الترشيح بنوعه المعقم |
| تصنيع أشباه الموصلات بالتصوير الضوئي | السيليكا، البورون، الجسيمات النانوية | UF + إزالة الغازات + الأشعة فوق البنفسجية 185 نانومتر |
| تصنيع الأدوية | السموم الداخلية، البكتيريا، محتوى الكربون العضوي الكلي | UF + الأشعة فوق البنفسجية + توثيق IQ/OQ/PQ |
المختبر وعلوم الحياة
تطبيقات علوم الحياة تتطلب مياه خالية من النيوكليازات، البروتياز، والسموم الداخلية. نظام قياس مقاومية 18.2 ميغا أوم·سم بدون الترشيح الفائق قد يمر بفحوصات المقاومة ومحتوى الكربون العضوي الكلي ولكنه قد يفسد اختبار PCR أو دفعة زراعة خلايا.
لتحليل HPLC والكشف عن آثار، يكون محتوى الكربون العضوي الكلي هو الشاغل الرئيسي. الملوثات العضوية تخلق قمم وهمية وتغير من خط الأساس. معالجة مياه الأدوية للمختبرات التحليلية يتطلب عادة أكسدة بالأشعة فوق البنفسجية ذات الطول الموجي المزدوج – 185 نانومتر لتحطيم المركبات العضوية و254 نانومتر للتعقيم.
تكوينات تلميع مياه المختبر الشائعة:
- علم الجينوم/PCR: UF مع حد فاصل 5 كDa بالإضافة إلى الأشعة فوق البنفسجية 185 نانومتر لتدمير النيوكليازات.
- HPLC/LC-MS: أكسدة بالأشعة فوق البنفسجية 185/254 نانومتر وراتنج تبادل الأيونات منخفض محتوى الكربون العضوي، المستهدف لمحتوى الكربون العضوي الكلي <3 جزء في المليار.
- زراعة الخلايا / التلقيح الاصطناعي: الترشيح النهائي المعقم من نوع UF، والتحقق من السموم البكتيرية وفقًا لـ USP <85>.
المعادن الدقيقة والإلكترونيات الدقيقة
مياه نقية جدًا لليثوغرافيا الدقيقة للدوائر الإلكترونية تدفع متطلبات النقاء إلى ما وراء معايير المختبر. لا يمكن لتصنيع الرقائق عند عقد فرعية بحجم 10 نانومتر تحمل أي جسيم يزيد عن 20-50 نانومتر، أو أي أثر للسيليكا، أو تسرب البورون من راتنج التبادل الأيوني.
تضيف أنظمة UPW لأشباه الموصلات أغشية إزالة الغازات لإزالة الأكسجين المذاب وثاني أكسيد الكربون. كما أنها تستخدم راتنج تلميع خالٍ من البورون عالي النقاء. يصبح تصميم حلقة التوزيع - اختيار المواد، السرعة، القضاء على الأرجل الميتة - بنفس أهمية معدات المعالجة نفسها.
متطلبات UPW النموذجية لدرجة أشباه الموصلات:
- عدد الجسيمات: < 100 particles/L > 50 نانومتر للعقد المتقدمة.
- السيليكا: غالبًا أقل من 0.5 جزء في المليار لمنع عيوب البلورات.
- البورون: أقل من 0.05 جزء في المليار باستخدام راتنج تبادل أيوني خاص بالبورون.
- الأكسجين المذاب: < 1 جزء في المليار عبر مبادلات الأغشية لتجنب أكسدة السيليكون.
تصنيع الأدوية
يجب أن تلبي UPW ذات الدرجة الصيدلانية معايير دستور الأدوية للمياه المعدة للحقن (WFI) أو المياه النقية. بالإضافة إلى المعايير الكيميائية، يجب أن يتضمن النظام وثائق التحقق: تأهيل التركيب (IQ)، تأهيل التشغيل (OQ)، وتأهيل الأداء (PQ).
سيقوم المفتشون التنظيميون بمراجعة قطار التنقية بأكمله، وسجلات المراقبة، وسجلات التعقيم. سيفشل النظام الذي ينتج مياه 18.2 ميجا أوم·سم بدون حزمة الوثائق المقابلة في تدقيق ممارسات التصنيع الجيدة (GMP).
عناصر التحقق والامتثال الأساسية:
- وثائق بروتوكول IQ/OQ/PQ مع معايير قبول محددة.
- المراقبة المستمرة عبر الإنترنت وتسجيل البيانات للمقاومة، إجمالي الكربون العضوي (TOC)، التدفق، ودرجة الحرارة.
- دورات التعقيم (الماء الساخن، الأوزون، أو الكيميائية) مع إجراءات التشغيل القياسية الداعمة.
- الترشيح المعقم واختبار الذيفان الداخلي وفقًا لدستور الأدوية الأمريكي <85> أو ما يعادله.
حجم النظام والمراقبة والصيانة
حل مشكلة تصميم بنية التنقية بشكل صحيح لا يحل إلا نصف المشكلة. يجب أن يحقق النظام الحجم المطلوب بسرعة تدفق مناسبة، مع التحقق المستمر من الجودة، وبدون تكاليف استهلاكية مفرطة.
تخطيط السعة وسرعة التدفق
هناك فرق عملي بين سعة الإنتاج اليومية ومعدل الصرف الأقصى. قد ينتج نظام مصنف بسعة 100 لتر/يوم، 4 لتر/ساعة بشكل مستمر، لكن قد يحتاج المختبر المزدحم إلى صرف 2 لتر/دقيقة لملء الحاويات وغسل الأدوات الزجاجية.
قم بحجم المرحلة الأساسية للحجم اليومي ولحلقة التلميع للطلب الأقصى. إن تصغير الحجم لأي منهما يخلق عنق زجاجة. خطأ شائع هو الحجم فقط للاستهلاك اليومي المتوسط وتجاهل الازدحام الصباحي عندما يصرف عدة محللين في وقت واحد.
خطوات الحجم الرئيسية:
- احسب الحجم اليومي الإجمالي (لتر)، مع إضافة هامش أمان 20% للنمو المستقبلي.
- حدد الطلب الأقصى المتزامن (لتر/دقيقة) بناءً على عدد نقاط السحب.
- تأكد من أن مرحلة التنقية الأساسية يمكنها الاسترداد خلال ساعات الذروة المنخفضة لإعادة ملء التخزين.
- تحقق من أن سرعة حلقة التدوير تبقى فوق 0.9 م/ث للحفاظ على جودة التدفق.
مراقبة الجودة المدمجة
اختبار جودة المياه من منفذ العينة يعطي نقطة بيانات واحدة – وليس سجل عملية. توفر المراقبات المدمجة قراءات المقاومة الكهربية وTOC المستمرة عند مخرج التلميع وعند نقاط الاستخدام الحرجة.
حساسات المقاومة الكهربية المعوضة بدرجة الحرارة ضرورية. تتغير المقاومة الكهربية الخام مع درجة الحرارة، ويمكن أن تظهر القراءات غير المعوضة عند 18°C مقابل 25°C تمريرة خاطئة أو فشل خاطئ. تحليلات TOC المدمجة باستخدام أكسدة UV-persulfate تعطي بيانات الكربون العضوي في الوقت الحقيقي عند مستوى كشف 1 جزء في المليار.
حزمة المراقبة المدمجة الأدنى لأنظمة UPW:
- حساس المقاومة الكهربية/الموصلية مع تعويض درجة الحرارة التلقائي عند نقطة الاستخدام.
- محلل TOC عبر الإنترنت مع حد كشف ≤ 1 جزء في المليار، ويفضل مع إنذار عند الانحراف.
- عداد معدل التدفق لمتابعة حجم الصرف وسرعة الحلقة.
- عداد الجسيمات الاختياري للتطبيقات الإلكترونية التي تتطلب التحكم في الجسيمات النانوية.
دورات استبدال المستهلكات
خراطيش المعالجة المسبقة، مصابيح الأشعة فوق البنفسجية، راتنجات التلميع، ووحدات الترشيح الفائق لها عمر خدمة محدود. تعتمد وتيرة الاستبدال على جودة مياه التغذية، الحجم اليومي، ومدى قرب النظام من نقطة اختراق الملوثات.
استبدال المستهلكات في الوقت المحدد يمنع التلف الناتج عن التدفق اللاحق. تشغيل خراطيش الكربون المستهلكة يرسل الكلور إلى أغشية التناضح العكسي. تشغيل الراتنج التلميع المستنفد يقلل من المقاومة ويدفع السيليكا إلى مياه المنتج. سجل الصيانة مع تتبع الاستهلاك يقلل من التكلفة الإجمالية للملكية أكثر من دفع عمر الخرطوشة إلى الحد الأقصى.
فترات الخدمة النموذجية (عرضة لجودة المياه):
- الكربون/المعالج المسبق: 6-12 شهرًا، اعتمادًا على حمولة الكلور والصلابة.
- أغشية التناضح العكسي: سنتان إلى أربع سنوات مع مضاد ترسيب وتنظيف مناسب.
- مجموعات EDI: غالبًا أكثر من 5 سنوات، مع تنظيف كيميائي دوري.
- مصابيح الأشعة فوق البنفسجية 185 نانومتر: استبدل سنويًا للحفاظ على كفاءة أكسدة TOC.
- راتنج التلميع: 6-12 شهرًا في المختبرات ذات الاستخدام العالي؛ استبداله عندما ينحرف المقاومية أقل من 18.0 ميغا أوم·سم.
- وحدات UF: سنتان إلى ثلاث سنوات، أو قبل ذلك إذا انخفض تدفق النفاذ >15%.
علامات التحذير من استهلاك المستهلكات:
- تسرب التوصيل الكهربائي في نفاذية RO → ترسيب أو تلوث في المعالجة المسبقة أو تلف في الغشاء.
- زيادة انخفاض الضغط عبر UF → تلوث أو تحميل جسيمات.
- ارتفاع مفاجئ في TOC عند مخرج النظام → كربون مستهلك أو مصباح UV قديم.
- الكشف عن البكتيريا القولونية → تجاوز أو فشل الترشيح الفائق.
ما الذي يجب التحقق منه قبل طلب عرض سعر لنظام
يبدأ تكوين النظام الدقيق والسعر من المعلومات التي لا يمكن للبائع تخمينها. جهز هذه النقاط قبل التواصل مع فرق الهندسة. المعلومات المفقودة تؤدي إلى أنظمة كبيرة جدًا، أو معالجة مسبقة غير كافية، أو عروض أسعار لا تتطابق مع الموقع الفعلي للتركيب.
- مصدر المياه المغذية والكيمياء: مياه الصنبور البلدية، نفاذية RO المعالجة مسبقًا، أو مقطرة؟ أرفق تحليل مياه حديث يتضمن التوصيلية، TDS، الصلابة، الكلور، الحديد، وقيم السيليكا.
- الطلب اليومي على الحجم: إجمالي اللترات يوميًا التي يستهلكها المختبر أو المنشأة فعليًا، وليس السعة النظرية. أدرج معدل التوزيع خلال ساعات الذروة باللتر/دقيقة.
- جودة المياه المطلوبة: تأكيد نوع 1 وفق ASTM D1193. حدد إذا كنت بحاجة إلى مياه خالية من الإندوتوكسين أو النوكلياز لتطبيقات علوم الحياة.
- توثيق التحقق: هل تعمل المنشأة تحت نظام GMP، GLP، أو ISO 17025؟ حزم وثائق IQ/OQ/PQ تزيد من التكلفة ولكنها غير قابلة للتفاوض في البيئات المنظمة.
- قيود التركيب: على سطح المكتب، تحت الطاولة، مثبت على الحائط، أو حلقة مركزية؟ المساحة المتاحة على الأرض، الوصول إلى الصرف، وتوفير الكهرباء تحدد أي التكوينات ممكنة.
- طريقة التوزيع: موزع نقطة الاستخدام على طاولة واحدة، أو حلقة تدوير تخدم عدة طوابق ومختبرات؟ يتطلب تصميم الحلقة الانتباه إلى مادة الأنابيب، السرعة، ومنع الأرجل الميتة.
- المعالجة المسبقة الموجودة: هل تمتلك المنشأة مياه مخففة أو مرشحة بالفحم؟ إعادة استخدام المعالجة المسبقة الحالية يمكن أن يقلل من التكلفة الرأسمالية، ولكن يجب التحقق من صلاحيتها للاستخدام في المياه عالية النقاء.
- توقعات دعم البائع: متطلبات التشغيل الميداني والتدريب، الاهتمام بعقد الصيانة الوقائية، واحتياجات المراقبة عن بعد.
تجاهل تحليل المياه المغذية هو الخطأ الأكثر تكلفة في شراء المياه عالية النقاء. نظام معين بدون معرفة مستوى التوصيلية والكلور في المياه المغذية إما أن يقل أداؤه أو يستهلك المستهلكات بمعدل ضعف المتوقع.
استشارة هندسية وتحديد مواصفات النظام
تحديد نظام معالجة المياه فائقة النقاء يتطلب مطابقة مسار التنقية مع كيمياء المياه المغذية، الحجم اليومي، ومتطلبات النقاء النهائية. توجد تكوينات جاهزة، لكن معظم المنشآت تستفيد من مراجعة الحجم التي تأخذ في الاعتبار جودة المياه المحلية والطلب الأقصى.
في WCT، يعمل فريق الهندسة لدينا من تحليل المياه المغذية وملف الطلب الخاص بك لتكوين مراحل المعالجة المسبقة، الأساسية، والتلميع كنظام متكامل واحد. يمكننا مراجعة أداء الأنظمة القديمة، تحديد الاختناقات، وتحديد استبدال يتناسب مع المساحة والموارد الحالية.
لطلب مراجعة مواصفات النظام أو تحديد الحجم، جهز تحليل المياه المغذية، تقدير الحجم اليومي، ومتطلبات الجودة. أنظمة المياه عالية النقاء المخصصة التي تم تكوينها وفقًا لظروف الموقع الفعلية تكلف أقل في التشغيل من الحزم القياسية الكبيرة التي تم تحديدها بناءً على الافتراضات.
أسئلة متكررة
هل يمكن لنظام المياه عالية النقاء العمل مباشرة على مياه الصنبور البلدية؟
يعتمد ذلك على نوع النظام. أنظمة UPW المتكاملة بالكامل تتضمن خراطيش معالجة مسبقة مدمجة مصممة لتغذية المياه من الصنبور. الوحدات التي تقتصر على التلميع – وغالبًا ما تكون نماذج مكتبية – تتطلب مياه تغذية من نوع 2 أو بجودة RO. دائمًا تحقق من مواصفات مياه التغذية المطلوبة من قبل الشركة المصنعة. تغذية نظام التلميع فقط بمياه الصنبور ستستنفد خراطيش التلميع خلال ساعات، وليس شهورًا.
ما الفرق بين المقاومية وTOC في UPW؟
تقيس المقاومية التلوث الأيوني – الأملاح المذابة، والأحماض، والقواعد التي تتفكك في الماء وتحمل شحنة كهربائية. يقيس TOC الكربون العضوي من المادة العضوية الطبيعية، والنواتج البيولوجية، أو تسرب البلاستيك. هما معايير مستقلة. يمكن أن يقرأ الماء مقاومية 18.2 ميغا أوم·سم ويحتوي على 50 جزء في المليار من TOC إذا كانت الملوثات العضوية غير أيونية. يجب مراقبة كلاهما بشكل منفصل.
لماذا لا يمكن تخزين الماء النقي جدًا لفترات طويلة؟
الماء النقي للغاية هو مذيب شديد العدائية. عند تركه في خزان تخزين، يمتص بسرعة ثاني أكسيد الكربون من الهواء، مكونًا حمض الكربونيك ويخفض المقاومة الكهربائية إلى أقل من 1 ميغا أوم·سم خلال ساعات. كما يذيب الأيونات الدقيقة والمركبات العضوية من مواد الحاوية. الممارسة الأفضل هي التدوير المستمر عبر حلقة التلميع، وليس التخزين الثابت.
