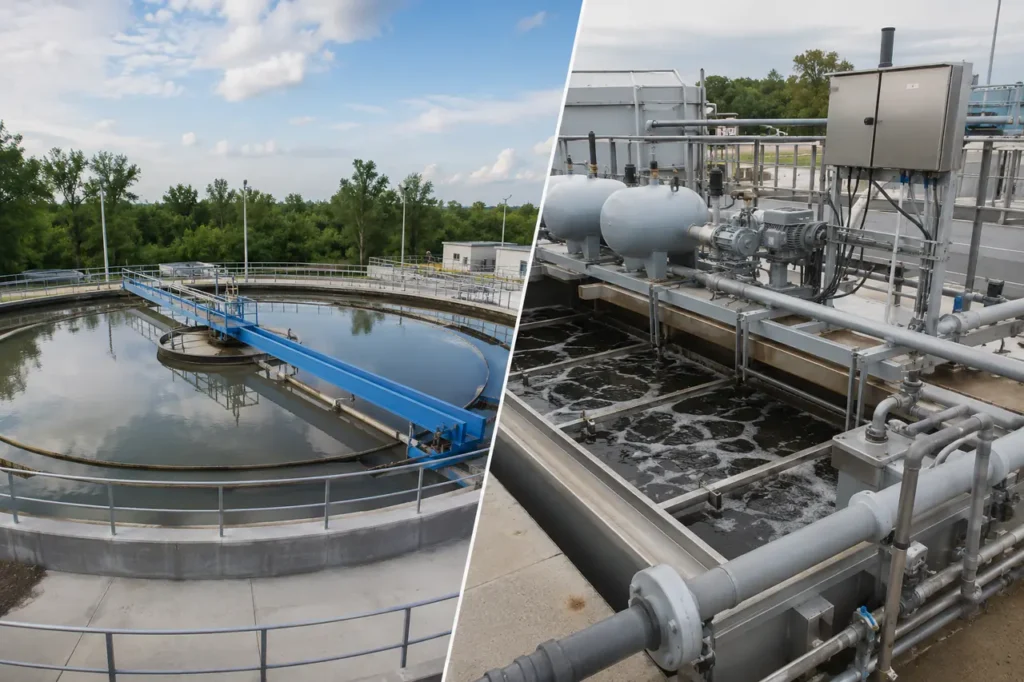

اختيار بين مُوضح مقابل نظام DAF يعتمد نظام المُوضح مقابل نظام DAF على معلمة أساسية واحدة: الكثافة النوعية للمواد الصلبة المعلقة لديك. إذا كانت الملوثات تستقر بسهولة تحت الجاذبية، فإن المُوضح الترسيبي يوفر فصلًا فعالًا من حيث استهلاك الطاقة.
إذا كانت المواد الصلبة المستهدفة تطفو، أو تحمل عومًا محايدًا، أو تحتوي على دهون وزيوت وشحوم، فإن تقنية الطفو بالهواء المذاب توفر وضوحًا فائقًا في جزء صغير من المساحة المادية.
المبادئ الأساسية للتشغيل: الترسيب مقابل الطفو
يعتمد المُوضحون على قوى الترسيب الناتجة عن الجاذبية، في حين أن الطفو بالهواء المذاب (DAF) يستخدم عوم الفقاعات الدقيقة لدفع الفصل بين المادة الصلبة والسائلة. يتطلب اختيار بين هاتين التقنيتين فهم كيفية ديناميات السوائل وميكانيكا الجسيمات التي تحكم أدائهما تحت ظروف تحميل مختلفة.
كلا النظامين يزيل المواد الصلبة المعلقة، لكنه يدفع الجسيمات في اتجاهين متعاكسين. الترسيب يدفع المواد الصلبة للأسفل إلى قاع الخزان، بينما يرفعها الطفو إلى سطح الطين العائم.
ميكانيكا الترسيب وقانون ستوكس
تعمل خزانات الترسيب التقليدية ومُوضحات الألواح المائلة بشكل صارم وفقًا لقانون ستوكس. تعتمد سرعة ترسيب كرة معلقة على قطر الجسيم، لزوجة السائل، والفارق الكثافي بين الجسيم والماء.
عندما تتجاوز الكثافة النوعية للجسيم 1.05، تتغلب الجاذبية على مقاومة السائل. تستقر الجسيمات الكثيفة في حوض الطين في الأسفل حيث تقوم الشوكات الميكانيكية بتجميع الطين لاستخراجه.
تحسن مُوضحات الألواح المائلة أو اللامللا هذا المفهوم الفيزيائي بوضع ألواح مائلة بزاوية تتراوح بين 55 إلى 60 درجة. يزيد هذا التكوين بشكل كبير من مساحة السطح الفعالة للترسيب دون توسيع مساحة الخزان.
فيزياء الطفو بالهواء المذاب
يعكس الطفو بالهواء المذاب هذا الميكانيزم عن طريق تعديل الكثافة النوعية الظاهرة للجسيمات المعلقة بشكل صناعي. يتم ضغط جزء من المياه المعالجة المكررة - عادة من 101 إلى 301 طن في الساعة - من 4 إلى 6 بار داخل أنبوب إذابة الهواء.
يُشبع الهواء تحت ضغط في هذا التدفق المعاد تدويره. عند حقنه في منطقة الطفو في نظام DAF عند الضغط الجوي، يطلق الهواء المذاب على شكل ملايين من الفقاعات الدقيقة التي يتراوح قطرها بين 20 إلى 50 ميكرون.
تلتصق هذه الفقاعات الدقيقة بالكتل الكيميائية التي تتكون خلال التجلط. يحقق كتلة الجسيمات والفقاعات كثافة نوعية فعالة أقل بكثير من 1.0، مما يدفعها للارتفاع بسرعة إلى سطح الماء.
مقارنة فنية أساسية ومواصفات الأداء
تعمل أنظمة DAF عالية المعدل عند معدلات تحميل هيدروليكية سطحية تصل إلى خمسة أضعاف ما تتطلبه خزانات الترسيب التقليدية. يسمح ذلك لوحدات DAF بتحقيق إزالة المواد الصلبة بشكل مماثل في مساحة أصغر بكثير.
يلخص الجدول أدناه المقاييس الهندسية والتشغيلية الرئيسية للمُوضحات التقليدية، ومُوضحات الألواح اللامللا، ووحدات DAF عبر تطبيقات صناعية قياسية.
| معامل التشغيل | مُرَشِّح الجاذبية التقليدي | مُصفّي اللوح المائل (اللاميلا) | طوف الهواء المذاب (DAF) |
|---|---|---|---|
| آلية الفصل | الترسيب الجاذبي نحو الأسفل | الترسيب بواسطة الجاذبية المعجلة على الألواح المائلة | الطفو والطفو بواسطة الفقاعات الدقيقة الصاعدة |
| معدل التحميل الهيدروليكي | 0.5 – 1.5 م³/م²/ساعة (0.2 – 0.6 جالون في الدقيقة/قدم²) | 1.5 – 3.0 م³/م²/ساعة (0.6 – 1.2 جالون في الدقيقة/قدم²) | 5.0 – 15.0 م³/م²/ساعة (2.0 – 6.0 جالون في الدقيقة/قدم²) |
| الوزن النوعي المستهدف للمواد الصلبة | > 1.05 (مواد صلبة ثقيلة) | > 1.03 (مواد صلبة معتدلة إلى ثقيلة) | 0.8 – 1.02 (مواد صلبة خفيفة أو دهنية أو محايدة) |
| زمن الاحتجاز | 2.0 – 4.0 ساعات | 45 – 90 دقيقة | 15 – 30 دقيقة |
| متطلبات البصمة النموذجية | كبيرة جدًا (الخط الأساسي 100%) | مضغوطة (25% إلى 35% من الخط الأساسي) | ضئيلة (10% إلى 20% من الخط الأساسي) |
| محتوى المواد الصلبة الجافة في الحمأة | 1.0% – 3.0% مواد صلبة جافة | 1.0% – 4.0% مواد صلبة جافة | 3.0% – 8.0% مواد صلبة جافة (كعكة طافية) |
| الطلب على الطاقة الكهربائية | منخفض (0.005 – 0.015 كيلوواط ساعة/م³) | منخفض (0.005 – 0.015 كيلوواط ساعة/م³) | متوسط إلى مرتفع (0.05 – 0.12 كيلوواط ساعة/م³) |
فهم المحسوب مُوضح معدل التحميل الهيدروليكي تساعد الحدود المهندسين على تحديد متى تصبح مساحة سطح الخزان باهظة الثمن. للمقارنات العملية التفصيلية، تقييم مبادئ هندسة الفصل بالهواء المذاب مقابل الفصل بالترسيب يكشف عن مكان توازن البصمة الأصغر مع استهلاك الطاقة الأعلى.
تعمل أجهزة الفصل الصفائحية على سد فجوة البصمة بين الأحواض التقليدية وخزانات الطفو. ومع ذلك، فإن الصفائح المائلة لا تحل القيود المادية للملوثات بطيئة الترسيب أو الطافية.
ملفات تعريف الملوثات المستهدفة وكثافة المواد الصلبة
تحدد الجاذبية النوعية للملوثات المستهدفة اختيار المعدات. المواد الصلبة الأثقل من الماء تفضل الفصل بالجاذبية، بينما تتطلب المواد الصلبة الأخف من الماء أو التي تساويها الفصل بالهواء.
تقييم كيمياء المياه الخام يمنع اختيار نظام يعتمد على ميكانيكا فيزيائية معاكسة.
متى تستخدم المُوضحات التقليدية أو ذات الألواح المائلة
الوضوح المعتمد على الجاذبية يتفوق عندما تحمل مياه الصرف الصحي تراكيز عالية من المواد الصلبة غير العضوية الكثيفة والمعوقة. هذه الملوثات تسقط بشكل طبيعي عبر عمود الماء دون الحاجة إلى مساعدة فقاعات الغاز.
المرافق التي تتعامل مع مواد صلبة معدنية ثقيلة أو ترسيبات بلورية تستفيد من أنظمة الجاذبية البسيطة.
- هيدروكسيدات المعادن الثقيلة: النيكل، الزنك، النحاس، والحديد المترسبة من عمليات الطلاء الكهربائي أو مياه الصرف الناتجة عن التعدين.
- الطين والرمل غير العضوي: جزيئات الحصى والتربة العدوانية الناتجة عن غسل الركام أو مياه الإدخال الخام.
- كربونات الكالسيوم والرواسب: الترسيبات الثقيلة الناتجة أثناء عمليات تليين الجير الكيميائية.
- الحمأة البيولوجية الكثيفة: الحمأة الثانوية المستقرة بشكل جيد ذات مؤشر حجم الحمأة المنخفض (SVI < 100 مل/غرام).
محاولة إزالة المواد الخفيفة والمتكتلة في حوض ترسيب جاذبي يتطلب مساحات سطحية هائلة. نشر مُوضح عالي الكفاءة يقلل من الحاجة للمساحات، لكن المواد الصلبة الثقيلة تظل شرطًا أساسيًا للترسيب الفعال.
متى تستخدم طفو الهواء المذاب (DAF)
يُطلب طفو الهواء المذاب عندما تقاوم الملوثات المستهدفة الترسيب للأسفل. الجسيمات ذات الكثافة القريبة من الماء تظل معلقة إلى أجل غير مسمى إلا إذا التصقت فقاعات الهواء الدقيقة لرفعها.
تتطلب تدفقات الزيت العالي والفقاعات العضوية ذات الكثافة المنخفضة طفو نشط لمنع نقل المواد الصلبة في المياه المعالجة.
- الدهون والزيوت والشحوم (FOG): الدهون الحيوانية الممزوجة أو الحرة، والزيوت النباتية، والدهون الحيوانية الناتجة عن معالجة الأغذية.
- خلايا الطحالب: تكون أزهار المياه السطحية ذات الكثافة المنخفضة التي تحمل عومًا محايدًا وتطفو خلال الدورات الشمسية.
- ألياف الورق والمواد العضوية الدقيقة: مادة السليلوز وكتلات النشا المعرضة لاحتجاز الهواء أثناء التحريك.
- الحمأة البيولوجية المجمعة: الحمأة الثانوية الخيطية ذات مؤشر SVI عالي (> 150 مل/جم) التي ترفض الترسيب.
في تطبيقات مثل تعبئة اللحوم أو غسل الألبان، يؤدي إدخال مياه الصرف ذات نسبة الدهون العالية إلى حوض الترسيب إلى تكوين أغطية دهنية على سطح الحمأة المستقرة. هذا يؤدي إلى ظروف تعفن حادة وتقصير الدائرة.
مراجعة مُرَشِّح للمياه الصناعية دليل يوضح كيف يؤدي تحميل الزيت إلى تدهور كفاءات الترسيب الجاذبي.
ملاءمة التطبيق حسب الصناعة
تختلف تدفقات مياه الصرف الصناعية بشكل كبير من حيث محتوى الزيت وكثافة solids والطلب الكيميائي. يتطلب اختيار الفصل الأول بين المواد الصلبة والسائلة مطابقة ملفات التدفق هذه مع التقنية المناسبة.
يحدد المصفوفة أدناه التوصيات التقنية القياسية عبر القطاعات الصناعية والتجارية.
| الصناعة / القطاع | ملف التدفق النموذجي | تحدي الفصل الأول | التقنية الموصى بها | مبرر رئيسي |
|---|---|---|---|---|
| معالجة الأغذية والمشروبات | محتوى عالٍ من TSS، وزيوت عالية، وpH متغير، وBOD عالي | الدهون والشحوم تغطي الأسطح وتقاوم الترسيب | طوف الهواء المذاب (DAF) | فقاعات دقيقة ترفع الدهون والزيوت بكفاءة؛ تولد كعكة عائمة جافة (5-8% DS). |
| مصانع اللب والورق | حجم كبير، ألياف خشبية ناعمة، نشا، رماد | الألياف السليلوزية الدقيقة تبقى معلقة أو عائمة | الطرد الهوائي أو الطفو الهجين | يستعيد الألياف القابلة للاستخدام من المياه البيضاء؛ مساحة صغيرة لتدفق عالي. |
| تكرير النفط والبتروكيماويات | الهيدروكربونات الحرة والمستحلبة، TSS | مستحلبات الزيت المستقرة تقاوم التجريف بالجاذبية | مُفصل API يليه الطفو الهوائي | يزيل القطرات المستحلبة حتى أقل من < 10 ملغم/لتر من الزيت المتبقي. |
| التعدين والتصنيع الثقيل | مواد صلبة غير عضوية ثقيلة، ترسبات معدنية، TSS عالي | تحميل كتلة عالي من مواد صلبة كثيفة وخشنة | مُصفّي اللوح المائل (اللاميلا) | الجاذبية تتعامل بسهولة مع الكتلة الثقيلة؛ تآكل ميكانيكي أقل من مضخات DAF. |
| مياه الشرب البلدية | عكارة منخفضة، ازدهار الطحالب الموسمية، TOC | الطحالب تطفو وتسد فلاتر ما بعده | نظام DAF عالي الكفاءة | يزيل المادة العضوية الخفيفة وخلايا الطحالب دون إعاقة الفلتر. |
مسارات المعالجة الهجينة والفصل ذو المرحلتين
غالبًا ما تنتج المنشآت الصناعية المعقدة مياه صرف تحتوي على حصى ثقيلة وزيوت عائمة حرة. في هذه الحالات، الاعتماد على تقنية فصل واحدة يخلق اختناقات تشغيلية.
ترسيب المواد الصلبة الثقيلة في مناطق دخول DAF وتلف أنابيب التشبع الداخلية. على العكس، تمر الزيوت الخفيفة مباشرة عبر المعقمات الجاذبية وتلوث أحواض الأحياء الدقيقة في الأسفل.
تصميم تسلسل فصل ذو مرحلتين يحل هذا الصراع التشغيلي:
- إزالة الحصى بالجاذبية الأساسية: حوض الألواح المائلة يزيل الرمل الثقيل، الترسبات المعدنية، والجسيمات الكثيفة.
- المساواة الوسيطة: خزانات التماثل توحد تدفقات الطفرات، ارتفاع درجات الحرارة، ومتطلبات جرعة المواد الكيميائية.
- تلميع الطفو الثانوي: وحدات DAF في الأسفل تضخ فقاعات دقيقة لإزالة الزيوت المستحلبة، الجزيئات الدقيقة، والمادة العضوية الخفيفة.
تقييم مقارنة بين DAF وخزان الترسيب يساعد التصميم المهندسين على تحديد ما إذا كانت المعالجة ذات المرحلتين ضرورية للتيارات الصناعية المتغيرة.
المتغيرات التشغيلية: البصمة، الكيمياء، وحساسية التدفق
الملف التشغيلي لنظام المعالجة يؤثر مباشرة على تكاليف التشغيل على المدى الطويل (OPEX)، وصيانة المشغل اليومية، والحدود المكانية للمحطة.
بينما توفر وحدات DAF مساحة أرضية كبيرة، إلا أنها تقدم تعقيدًا ميكانيكيًا ومتطلبات طاقة أعلى مقارنة بأحواض الترسيب السلبية.
البصمة الفيزيائية والتدرج المعياري
قيود البصمة غالبًا ما تحدد اختيار التكنولوجيا في المنشآت الصناعية المتوسعة. تتطلب المُصفّيات الدائرية التقليدية مساحات حوض مفتوحة ضخمة، وغالبًا ما تتطلب أعمال إنشائية خرسانية مخصصة.
تُقلل المُصفّيات ذات الألواح المائلة من هذه البصمة باستخدام سطح عمودي مكدس، مما يجعلها مناسبة للتركيبات الداخلية على منصة متنقلة.
توفر أنظمة DAF أصغر تخطيط مادي لكل وحدة تدفق. نظرًا لأن معدلات ارتفاع DAF تصل إلى 15 م/س-مقارنة بمعدلات الترسيب التي تبلغ 1 م/س- فإن حجم حاوية الاحتجاز ينخفض بشكل كبير.
يمكن تجميع أنظمة DAF المدمجة والمثبتة على منصة مسبقًا، وتوصيلها بالأنابيب والكهرباء خارج الموقع للتنفيذ السريع على أرض المصنع.
متطلبات التجلط والتجمع
كلتا التقنيتين تتطلب تكييف كيميائي لتعظيم كفاءات فصل المادة الصلبة عن السائلة. المواد المجلطة مثل كلوريد البوليامونيوم (PAC) أو كلوريد الحديديك تعادل الشحنات السطحية، مما يسمح للجسيمات الدقيقة بالتجمع.
ثم تربط البوليمرات المجمعة هذه الميكرو-الكتل في هياكل أكبر يمكن فصلها.
- متطلبات كيميائية للمُصفّي: تتطلب جُسيمات كبيرة وثقيلة ذات كتلة جزيئية عالية. تزيد جرعات البوليمر الأعلى من تكوين هياكل كثيفة قادرة على الترسيع بسرعة ضد التدفق الهيدروليكي الصاعد.
- متطلبات كيميائية لنظام DAF: تتطلب جُسيمات أصغر ومضغوطة (جسيمات دبوسية). تلتصق الفقاعات الدقيقة بسهولة أو تحاصر الجسيمات الصغيرة، مما يقلل من استهلاك البوليمر بنسبة 20% إلى 40% مقارنة بالترسيب في الحوض العميق.
حساسية التدفق وتقلبات الصدمات
تؤثر الارتفاعات الهيدروليكية على استقرار الفصل بشكل مختلف عبر كل نوع من الأنظمة. تحتوي المُصفّيات التقليدية على كميات كبيرة من السوائل، مما يوفر سعة عازلة عالية ضد ارتفاعات التدفق المفاجئة.
ومع ذلك، بمجرد حدوث اختلاط حاد أو اضطراب في السرير في خزان الجاذبية، يستغرق التعافي ساعات.
تعمل وحدات DAF بفترات احتجاز أقصر (15 إلى 30 دقيقة)، مما يجعلها أكثر حساسية لارتفاعات التدفق غير المبطنة. إذا زاد التدفق الوارد فجأة، تنخفض نسب الفقاعات الدقيقة إلى المواد الصلبة، مما يؤدي إلى نقل المواد الصلبة.
خزانات المعايرة قبل وحدات DAF تثبت تدفقات التدفق وتمنع التحميل الصدمي الهيدروليكي.
قائمة التحقق النهائية للاختيار: ما الذي يجب التحقق منه قبل تصميم النظام
قبل إصدار أمر شراء أو إتمام مخططات تدفق العمليات، يجب على فرق الهندسة تدقيق خصائص المياه الخام وظروف الموقع.
التحقق من هذه المعلمات يمنع تقليل حجم المعدات أو اختيار نظام غير مناسب لملف النفايات في الموقع.
- قياس سرعة الترسيب ومؤشر حجم الحمأة (SVI): إجراء اختبارات جرة قياسية لتأكيد ما إذا كانت المواد الصلبة ترسي أقل من 1.0 م/س أو تطفو بسرعة عند التهوية.
- تصنيف تركيزات الدهون والزيوت والدهون (FOG) في المياه الداخلة: إذا تجاوزت FOG بشكل مستمر 50 ملغم/لتر، استبعد المعالجات الترسية المستقلة من الاعتبار لمنع ارتباط الشحوم السطحية.
- حساب المساحة المتاحة وارتفاع السقف: التحقق مما إذا كانت أماكن تركيب الأحواض الداخلية تسمح بوجود مساحة رأسية لصيانة ألواح اللاميلا أو قاطع DAF.
- تقييم أهداف تجفيف الحمأة بعد المعالجة: تترك حمأة عائمة في نظام DAF من 31 طن/يوم إلى 81 طن/يوم من المواد الصلبة الجافة، مما يقلل بشكل كبير من حجم معدات التجفيف بعد المعالجة مقارنةً بمياه التصريف في المرشحات ذات القاع 11 طن/يوم.
- مراجعة ميزانيات الطاقة اليومية: تأكيد سعة انخفاض الكهرباء لمضخات وأجهزة ضغط الهواء في نظام DAF (عادة يتطلب من 5 إلى 15 كيلوواط اعتمادًا على معدل التدفق).
- إجراء اختبارات المختبر لمعالجة القابلية: تشغيل اختبارات خلية التعويم على نطاق المختبر جنبًا إلى جنب مع أعمدة الترسيب الجاذبية لتحديد معدلات استهلاك المواد الكيميائية في العالم الحقيقي.
تحديد المواصفات الصحيحة مُصفّي مياه الصرف الصناعية أو حزمة التعويم يتطلب التحقق الدقيق على نطاق المختبر. يتيح طلب منصة اختبار تجريبية للمرافق التحقق من معدلات الارتفاع، جفاف الحمأة، وجرعة المواد الكيميائية على تدفقات العمليات الحية قبل النشر على نطاق كامل.
أسئلة متكررة
هل يمكن لنظام DAF التعامل مع المواد الثقيلة القابلة للترسيب؟
تشمل وحدات DAF الحديثة قادوسًا سفليًا وملفًا آليًا للحمأة لإزالة المواد الثقيلة التي تغوص. ومع ذلك، إذا كانت مياه الصرف تحتوي على تركيزات عالية من الحصى (> 500 ملغم/لتر من المواد الثقيلة)، فإن تركيب مرحلة ما قبل إزالة الحصى أو شاشة في المدخل يمنع التلف الميكانيكي على فوهات التشبع في نظام DAF.
هل ينتج نظام DAF أو المُصفّي حمأة أكثر كثافة؟
ينتج نظام DAF حمأة أكثر كثافة بشكل كبير. يولد التقشير السطحي المستمر لطبقة العائم المهوّاة حمأة تحتوي على نسبة جافة من 3% إلى 8%. عادةً تتراوح حمأة قاع المُصفّي الجاذبي من 1% إلى 3% من المواد الجافة، مما يتطلب أنظمة تجفيف أكبر في المرحلة التالية.
هل يمكن إضافة ألواح لاميلا إلى نظام DAF؟
نعم. أنظمة DAF الهجينة عالية الكفاءة تدمج حزم ألواح لاميلا مائلة مباشرة في حجرة التعويم. هذا الجمع يزيد من المساحة السطحية الفعالة لفصل الميكروبقع عن المواد الصلبة، مما يسمح بمعدلات تحميل هيدروليكية أعلى داخل حيز صغير جدًا.
