مُوضحات وفواصل نادراً ما تدخل محطة معالجة كقرار منفرد. فهي تأتي ضمن سؤال أكبر: كيف نُحدث تحديثًا لخط المعالجة للحفاظ على حدود التصريف، والتعامل مع تدفق نفايات متغير، وتجنب التعديلات التي تعد أكثر مما يمكنها تحمله من حيث البصمة أو عبء الصيانة.
يشرح هذا الدليل حدود المعدات التي تعيق العديد من فرق المنشآت ويزود بمنطق الاختيار لتوجيه خطوة الفصل الفيزيائي المناسبة إلى منظمتك.

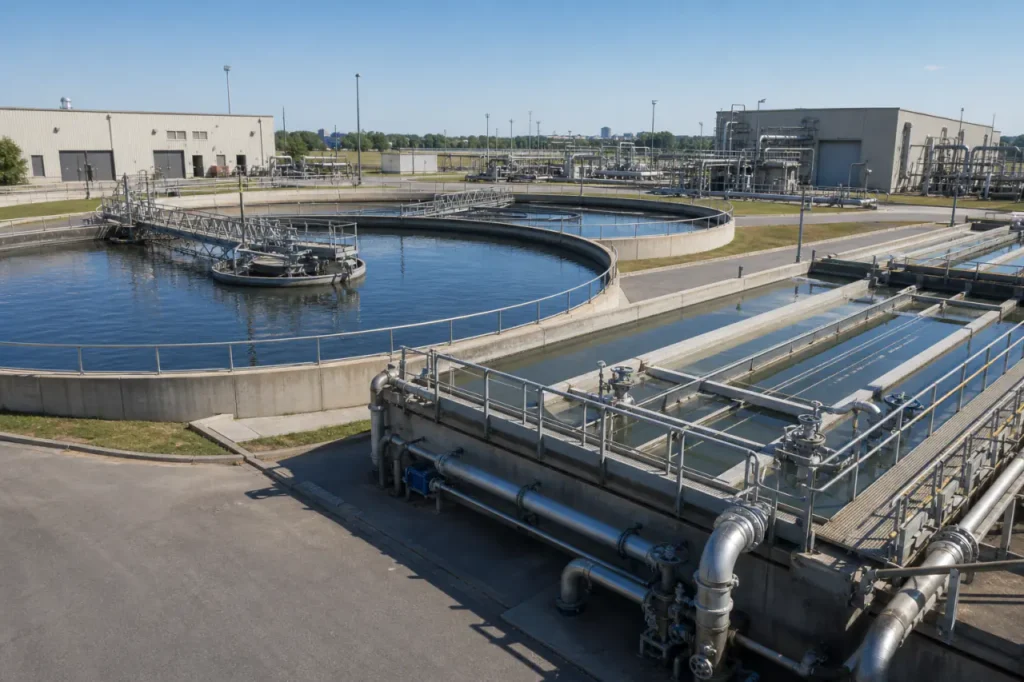

الاختلافات الميكانيكية الأساسية في الفصل الصناعي
نقطة البداية الأكثر عملية هي حدود المرحلة. مُوضحات وفواصل التعامل مع فيزياء الفصل المختلفة، وتغيير المعدات لأن عرض السعر يبدو أرخص عادة يؤدي إلى انحراف في التصريح أو صداع في الصيانة خلال الربع الأول.
A مُوضح مصمم لترسيب المواد الصلبة المعلقة من الطور السائل. أ فاصل يفصل بين طورين سائلين - وغالبًا الزيت والماء - وغالبًا ما يزيل المواد الصلبة الخفيفة كفائدة ثانوية.
اختلط الأمر، وأنت إما ترسل المواد الصلبة إلى حزمة التجمهر أو تجبر مرشح الجاذبية على التعامل مع مستحلب لا يمكنه التعامل معه.
| نوع النظام | الوظيفة الأساسية | الطورات المعالجة | آلية التشغيل | النتيجة النموذجية للتصريف |
|---|---|---|---|---|
| مُوضح | إزالة المواد الصلبة المعلقة | الصلب-السائل | الترسيب بالجاذبية (منطقة قانون ستوكس) | طبقة الطين المستقرة بالإضافة إلى تصريف مكرر واضح |
| الفاصل | تقسيم سائل-سائل | سائل-سائل (مع وجود مواد صلبة خفيفة محتملة) | الفرق في الكثافة النوعية، غالبًا بمساعدة وسائط التجمهر أو القوة الطرد المركزي | الزيت/الطور العضوي المفصول، الماء المفصول، الرواسب العرضية |
أنظمة المُصفّي: الترسيب بالجاذبية للمواد العالقة
تقلل المُصفّيات من إجمالي المواد العالقة المعلقة عن طريق إنشاء منطقة هيدروليكية منخفضة السرعة حيث يمكن للجسيمات الثقيلة أن تسقط في منطقة جمع الرواسب. هذه الخطوة هي العامل الأساسي الذي يمنع تحميل التصفية أو المعالجة البيولوجية اللاحقة بمواد عالقة زائدة.
القرار الحقيقي في الموقع نادرًا ما يكون ما إذا كان يجب التوضيح، بل أي مرحلة يخدمها المُصفّي وكمية المساحة التي يمكنك تخصيصها له. خيارا التكوين يحددان تخطيط المعدات ومساحتها الإجمالية.
الترسيب الأولي مقابل الترسيب الثانوي
في محطة معالجة مدنية أو صناعية،, المُصفّيات الدائرية تخدم عادةً دورين مميزين لأن المواد الصلبة تستقر بشكل مختلف في كل نقطة.
الترسيب الأولي يزيل المواد الصلبة القابلة للاستقرار الخام قبل المعالجة البيولوجية، بينما يلتقط الترسيب الثانوي العوالق البيولوجية الأخف التي تتبع ذلك.
متطلبات التصميم لكل مرحلة تختلف بطرق تؤثر على حجم المعدات وجودة المياه الخارجة.
- الحمأة الأولية: كثيفة، حبيبية، ومتوقعة إلى حد كبير. أوقات الاحتجاز الهيدروليكية أقصر، ويمكن للمُصفّي التعامل مع معدلات تحميل سطحية أعلى.
- الحمأة الثانوية: عوالق بيولوجية خفيفة عرضة للانتفاخ. تتطلب وقت احتجاز هيدروليكي أطول وتصميم هيدروليكي دقيق لتجنب نقل المواد الصلبة الذي قد ينتهك تصاريح التصريف.
تكوينات الألواح المائلة (لاميلا)
مُوضحات الألواح المائلة (مستقرات اللاميلا) تضاعف مساحة الترسيب الفعالة عن طريق تكديس الألواح بزاوية، مما يقلل من البصمة إلى جزء بسيط من حوض دائري. فهي مرشحة قوية عندما يكون المساحة محدودة أو يُخطط للتوسع المعياري.
يعتمد أداء اللاميلا بشكل كبير على خصائص المواد الصلبة الداخلة. عدة عوامل توجه القرار نحو أو بعيدًا عن الألواح المائلة:
- توفير المساحة: عادةً ما تحتاج وحدات اللاميلا إلى مساحة سطح أقل بمقدار 2-4 مرات من مرشح دائري مكافئ، مما يمكن أن يتجنب تكاليف البناء المدني.
- الحساسية لارتفاعات المواد الصلبة: ارتفاع مفاجئ في TSS يمكن أن يعمي حزمة الألواح إذا لم يتم تصميم توزيع المدخل بشكل يتعامل مع التغيرات. التماثل أو الترشيح الخشن قبل الدخول يقلل من هذا الخطر.
- ملاءمة التحميل المستمر: تعمل مستقرات اللاميلا بشكل أفضل للتيارات ذات خصائص المواد الصلبة الثابتة. تحتاج المحطات التي تتخلص من الحمولة دفعة واحدة أو ذات التركيزات المتغيرة بشكل كبير إلى عزل هيدروليكي دقيق.
- التركيب المعياري: يمكن إضافة وحدات متعددة بالتوازي لتوسعة السعة دون توقف، مع الحفاظ على تشغيل المحطة أثناء النمو.
أنظمة الفواصل: تقسيم مراحل السائل والمواد المستحلبة
تعتمد فواصل السائل-السائل على فرق الكثافة. المرحلة الأخف - عادةً الزيت، الوقود، أو المذيب الكيميائي - ترتفع بينما تغوص المرحلة الأثقل وهي الماء.
وظيفة المعدات هي إنشاء منطقة فصل هادئة، جمع كل مرحلة، ومنع إعادة الخلط.
أنظمة فاصل الزيت والماء هي الأكثر شيوعًا كمثال صناعي، لكن نفس الفيزياء تنطبق على العديد من التدفقات الكيميائية ذات المرحلتين.
عندما يكون فرق الكثافة صغيرًا أو قطرات الزيت صغيرة جدًا، يكون الفصل السلبي بطيئًا جدًا. هنا تأتي الآليتان التاليتان.
فواصل الزيت والماء المتجمعة
وسائط التجمع تجبر قطرات الزيت الدقيقة على الاندماج في كتل أكبر عائمة ترتفع بسرعة. توفر حزمة الألواح المجعدة أو ذات الطابع الزيتي سطحًا لارتباط الزيت، مما يقلل من مسافة الارتفاع المطلوبة ويحسن كفاءة الفصل عند معدلات تدفق أعلى.
هذه الطريقة مناسبة تمامًا للزيت الحر غير المستحلب، ولكن هناك عدة عوامل تحدد ما إذا كانت الوسائط ستؤدي بشكل موثوق على مر الزمن:
- نوع الزيت: يعمل بشكل أفضل مع الزيت الحر الذي يتقطع إلى قطرات دقيقة ولكنه لا يشكل مستحلبات مستقرة كيميائيًا. يمكن للمنظفات أو المواد الفاعلة سطحياً أن تمنع التلاحم عن طريق منع دمج القطرات.
- إدارة المواد الصلبة: يجب ترسيب الأتربة والمواد الصلبة الثقيلة قبل حزمة التجمهر؛ وإلا فإنها تكدس الوسائط وتقلل من الأداء. من الضروري وجود منطقة لجمع الطين.
- سهولة الوصول للصيانة: يحتاج الإعلام إلى تنظيف دوري أو استبداله، خاصة في التدفقات ذات المحتوى العالي من المواد الصلبة. يجب أن يسمح التصميم باستخراج الألواح بسهولة دون تصريف الوعاء بالكامل.
فواصل الطرد المركزي والمصفّيات
عندما لا يمكن للجاذبية أو التجمّع أن يوفرا مواصفات المخرجات، يكون النشاط قوة الفصل المركزي يصبح الخيار الصحيح. تدور الطرد المركزي الهيدروسيكلونات والطرد المركزي ذو الأقراص المكدسة بسرعة عالية، مما يعزز فروق الكثافة. هذا يقلل بشكل كبير من زمن الاحتجاز ويمكنه التعامل مع الطبقات المستحلبة التي لا تستطيع الوحدات السلبية كسرها.
أنظمة الطرد المركزي تقدم ظروف تشغيل فريدة تتطلب وزنها مقابل أداء الفصل:
- ميزة الأداء المتقدمة: يمكنها تقسيم السوائل بفروق الجاذبية النوعية التي تصل إلى 0.01، والتعامل مع المستحلبات المستقرة التي تمر عبر حزمة التجميع القياسية.
- الطاقة والصيانة: استهلاك طاقة أعلى وصيانة أجزاء الدوران بشكل أكثر تكرارًا يعني أن تكلفة دورة الحياة أعلى من الأنظمة الجاذبية.
- حقيقة البصمة: مناسب عندما يكون المساحة محدودة جدًا والحد الأقصى للتفريغ صارم قانونيًا، ولكن يجب دمج وزن الحامل والاهتزاز في تصميم المبنى.
مصفوفة اختيار التطبيق لتيارات نفايات المصنع
نوع المعدات سيؤدي فقط بنفس جودة تدفق النفايات الذي يتم مطابقته معه.
الجدول أدناه هو اختصار الاختيار السريع الذي نستخدمه عندما يرسل منشأة بيانات التدفق والنفايات لأول مرة.
يجمع تدفقات النفايات النموذجية الصناعية مقابل نوع النظام الذي يولد تصريفًا موثوقًا.
| نوع تدفق النفايات | النظام الموصى به | التكنولوجيا الرئيسية | هدف العملية |
|---|---|---|---|
| تصريف الجسيمات الثقيلة (التعدين، الركام، قطع الخرسانة) | مُوضح (دائري أو لاميلا) | الترسيب بالجاذبية / اللوح المائل | إزالة المواد الصلبة القابلة للترسيب قبل التصريف أو إعادة الاستخدام |
| مياه الغسيل الزيتية غير المستحلبة (أماكن السيارات، غسيل الأجزاء) | فاصل الزيت والماء مع التجمع | وسائط التجمع، الفصل بالجاذبية | فصل الزيت الحر والمواد الصلبة الخفيفة لتلبية حدود الصرف الصحي أو إعادة الاستخدام |
| الحمأة البيولوجية (محطة معالجة مياه الصرف الصحي البلدية، الحمأة المنشطة لمعالجة الأغذية) | مُوضح ثانوي | الترسيب بالجاذبية باستخدام الممسك | التقاط التكتلات البيولوجية، إعادة الحمأة المنشطة، تصفية المخرجات |
| مياه الصرف الصناعية ذات المرحلة المختلطة (مُعترض المصفاة، مياه الصرف من مصنع كيميائي) | سلسلة المُوضح والفاصل أو الوحدة الطرد المركزي | اللوح المائل + التجمع، أو الهيدروسيكلون | إزالة المواد الصلبة القابلة للترسيب ثم تقسيم المراحل السائلة للامتثال أو استرداد المنتج |
تكامل النظام داخل سلسلة المعالجة
لا المُوضحات ولا الفواصل هي محطة معالجة مستقلة بذاتها. ترتيبها مهم، وأغلى خطأ هو وضع فاصل حيث ستغمر الأحمال الصلبة حزمة التجمهر خلال أسابيع.
تظهر أنماط التكامل هذه عبر معظم معالجة مياه الصرف الصناعي المشاريع التي نستعرضها:
- حماية المعالجة المسبقة: فاصل الزيت والماء الموضوع قبل المُوضح الابتدائي يمنع الزيت الحر من تلوث آلية الكاشط ومن التدخل في الترسيب. هذا أمر حاسم عندما تغذي المنشأة أيضًا وحدة المعالجة الحيوية بالغشاء في المرحلة التالية؛ حيث سيتسبب الزيت في إعاقة الأغشية بسرعة.
- تلميع المعالجة بعد المرحلة: مُوضح ثانوي أو مستقر لوح مائل بعد خطوة التكتل يلتقط الأحمال الصلبة المرتبطة كيميائيًا. هذا هو الترتيب القياسي لتحقيق حدود المواد العالقة قبل الترشيح النهائي أو تصريف المياه المباشر.
- توسعة السعة المعيارية: يمكن إضافة مستقرات لاميلا المعيارية وفواصل الزيت والماء المعبأة بشكل متوازي عندما يزيد الإنتاج. هذا يتجنب مشروع بناء مدني كبير لحوض دائري جديد ويحافظ على تشغيل المنشأة أثناء النمو.
- دوارات العمليات المستقلة: في أنظمة الغسيل ذات الحلقة المغلقة، قد يكون فاصل الزيت والماء الصغير هو الخطوة الخارجية الوحيدة للعلاج، حيث يعيد المياه المُصفاة إلى غسالة الضغط مع إزالة الزيت الحر والأوساخ المستقرة.
الظروف التشغيلية الرئيسية ومراقبة العملية
كل من المُوضحات والفواصل لها منطقة راحة هيدروليكية ضيقة. إذا زادت معدل التدفق بشكل مفرط، ستفقد كفاءة الفصل. إذا تراكمت الأحمال الصلبة دون حركة، ستلاحظ في النهاية إطلاق بطانة الطين التي ترفع عكارة المياه الخارجة بشكل مفاجئ.
بعض معايير التشغيل تستحق اهتمامًا مستمرًا، خاصة عندما يتغير تيار النفايات موسميًا أو مع دفعات الإنتاج:
- معدل التحميل الهيدروليكي ووقت الاحتجاز: تحتاج المُوضحات إلى معدل تدفق سطحي أقل من سرعة ترسيب الجسيمات. يمكن أن يتجاوز تدفق مفاجئ من حدث غسيل الحد المسموح به ويحمل الأحمال الصلبة فوق الحاجز. خزانات توازن التدفق في البداية هي الحل الأكثر موثوقية.
- مراقبة عمق بطانة الطين: كاشفات مستوى الطين على أرضية المُوضح تمنع ارتفاع البطانة إلى حزمة الألواح أو منطقة الحاجز. عادةً يكون نقطة الضبط على بعد بضع بوصات من ارتفاع البطانة المصمم، والفحص اليومي يمنع حدوث حدث عدم الامتثال بعد الظهر.
- مراقبة عكارة المياه الخارجة والزيت في الماء: أجهزة استشعار العكارة المستمرة على تصريف المُصفّي ومحلل الزيت في الماء على مخرج الفاصل تعطي للمشغلين إنذارًا مبكرًا قبل جمع عينة التصريح. هذا يكون ذا قيمة خاصة عندما الامتثال لتصريف المياه العادمة يُطبق قانونيًا على أساس مركب يومي.
- نقاط الصيانة الروتينية: محركات الكاشط، نظافة الحاجز، وحالة وسط التكتل. بالنسبة لمُصفّي الألواح المائلة، فإن الفحص البصري الدوري لحزمة الألواح لمنع تراكم المواد الصلبة يمنع تدهور الأداء غير المتوقع.
تخصيص نظام الفصل الصناعي الخاص بك
متطلبات بيانات تصنيف النفايات
تحديد حجم المُصفّي أو الفاصل بشكل صحيح ليس اختيارًا من الكتالوج. يبدأ الأمر بتصنيف كامل للنفايات. بدون بيانات دقيقة عن التدفق، والتحميل، وخصائص الطور، حتى النظام المبني بشكل جيد سيؤدي أداءً منخفضًا. تشمل القياسات الضرورية:
- معدل التدفق الأقصى والمتوسط (الذروة الساعة، وليس المتوسط اليومي فقط).
- الصلابات العالقة الكلية (TSS) وتوزيع حجم الجسيمات.
- تركيز الزيت والشحوم، وما إذا كان الزيت حرًا أو مستحلبًا.
- درجة الحموضة ودرجة الحرارة، التي تؤثر على سرعات الترسيب وتوافق المواد.
- الوزن النوعي للطور السائل المستهدف لتحديد قوة الدفع للفصل.
اختبار تجريبي والتصميم النهائي
نوصي بإجراء اختبار تجريبي عندما يكون تكوين النفايات متغيرًا أو يحتوي على عوامل مستحلبة قد تتغلب على إعداد التكتل القياسي. يثبت التشغيل التجريبي عدة معلمات تصميم حاسمة:
- الوقت الاحتجاز الهيدروليكي المطلوب عند ذروة التدفق للامتثال لحدود التصريف.
- كفاءة الإزالة الفعلية للمواد الصلبة المستهدفة أو الطور الزيتى.
- توافق وسط الألواح أو حزمة التكتل مع كيمياء النفايات (درجة الحرارة، الرقم الهيدروجيني، المواد المستحلبة).
- معدل إنتاج الحمأة لتحديد حجم منطقة الجمع وتكرار الإزالة.
بمجرد الحصول على البيانات، يقوم فريق الهندسة بتحديد حجم الوحدة لأقصى تدفق ساعي، وليس المتوسط اليومي فقط، ويختار تباعد الألواح، أو درجة وسط التجمُع، أو سرعة النظام الطرد المركزي التي تتوافق مع الخصائص الفيزيائية للمجرى.
النتيجة النهائية هي وحدة معالجة تتناسب مع رف الأنابيب الحالي وهيكل التحكم دون الحاجة لإعادة هندسة المصنع بالكامل.
إذا كان لديك تقرير تصنيف النفايات حديثًا ورسمة لنقاط الربط المتاحة، يمكن لمجموعة العمليات لدينا تحويل ذلك إلى مخطط نظام أولي وتقدير الامتثال خلال بضعة أيام عمل.
الخطوة التالية هي مراجعة فنية بدون التزام لبيانات المجرى وقيود الموقع. اتصل بفريق الهندسة لدينا لجدولة تلك المراجعة والحصول على وحدة فصل مخصصة لمرفقك.
