نظام معالجة المياه المركب على منصة: دليل التطبيق الصناعي

ما هو نظام معالجة المياه المركب على منصة متحركة؟

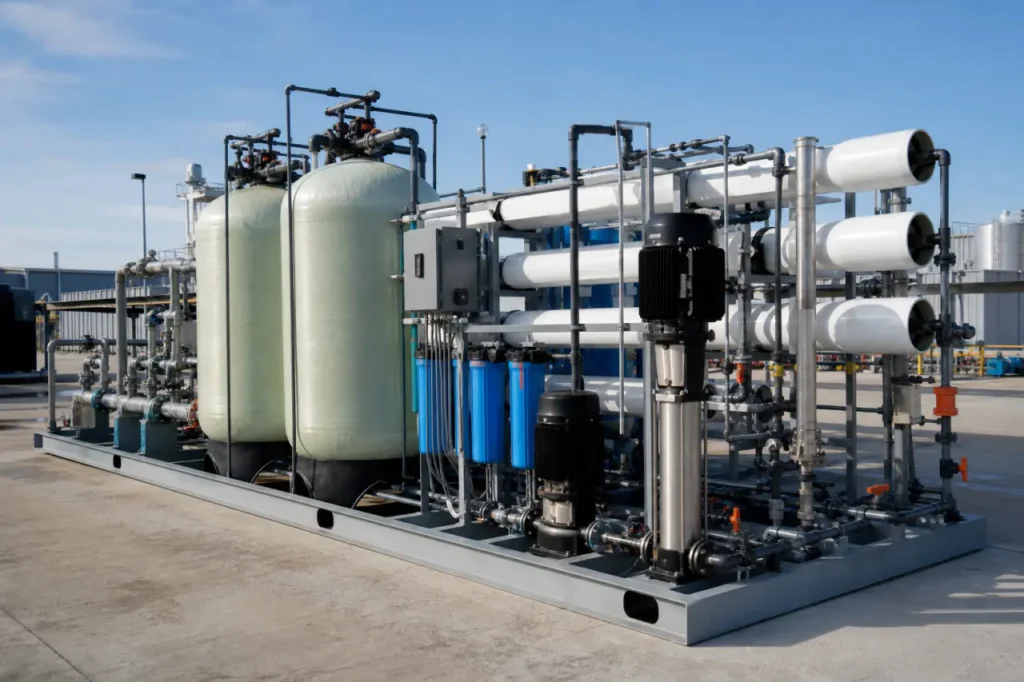

A نظام معالجة المياه المركب على منصة متحركة هو وحدة عملية مكتملة ومجمعة مسبقًا مبنية على قاعدة من الصلب الهيكلي أو الألياف الزجاجية.

يتم شحنه كوحدة متكاملة واحدة – مجهزة مسبقًا بالأنابيب والكهرباء ومختبرة في المصنع – بحيث تتلقى المنشأة حزمة جاهزة للتوصيل بدلاً من مجموعة من المكونات التي لا تزال بحاجة إلى التجميع الميداني.

تقلل هذه الطريقة من معظم العمل الهندسي والجودة إلى بيئة تصنيع خاضعة للرقابة. للمرفق الصناعي، يترجم ذلك إلى وقت بناء أقل في الموقع ونظام معالجة مياه يبدأ التشغيل بشكل أسرع من محطة مبنية في الموقع بشكل تقليدي.

العديد من الأنظمة المركبة على منصة تتداخل مع محطة معالجة مياه معبأة تصاميم، وغالبًا ما تكون بمثابة جوهر وحدة ترشيح المياه الأكبر الوحدة المعيارية لترشيح المياه الناجحة.

نظرًا لأن النظام بأكمله يخرج من المصنع كقطعة واحدة، يمكن تسليمه كـ تركيب أنابيب مجهز مسبقًا بالكامل يحتاج فقط إلى توصيلات المرافق في الموقع.

المكونات الرئيسية لنظام معالجة المياه على منصة

تجمع منصة مصممة بشكل جيد وظائف معالجة متعددة على إطار مدمج واحد. بينما تعتمد المكونات المحددة على العملية، تتضمن معظم الأنظمة الصناعية عدة عناصر أساسية.

• الإطار الهيكلي الأساسي: مصمم للتعامل مع الرافعة الشوكية أو الرافعة، مع نقاط رفع وحماية من التآكل لبيئة التشغيل.
• أوعية العمليات وأغطية الأغشية: لأغشية التناضح العكسي، مرشحات الوسائط، المعالجات، أو خزانات التفاعل الكيميائي، جميعها مركبة ومتصلة بالأنابيب.
• المضخات والمحركات: مضخات تغذية عالية الضغط، معززات، ومضخات إعادة الدوران، بحجم يتناسب مع نقطة العمل ومجهزة بالفعل بأسلاك للوحة التحكم.
• التحكم المدمج بواسطة PLC: لوحة مركزية مع شاشة لمس HMI تدير التشغيل التسلسلي، ومعالجة الإنذارات، والمراقبة عن بُعد.
• الأجهزة والصلب: مقاييس التدفق، مرسلات الضغط، حساسات التوصيل الكهربائي، والصمامات الآلية، جميعها معايرة ومختبرة على الحلقة في المصنع.
• نظام حقن المواد الكيميائية (إذا لزم الأمر): حزم مضادات الترسيب، والمُجمِّعات، أو تعديلات الرقم الهيدروجيني المدمجة في نفس الإطار أو المزوَّدة كجزء فرعي مرتبط.

أنظمة مبنية في الموقع مقابل أنظمة مركبة على منصة

الفرق الأساسي هو مكان وقوع ساعات الهندسة ومخاطر البناء. يتطلب المصنع التقليدي المبني في الموقع عملاً ميدانيًا كبيرًا، في حين أن النظام المركب على منصة ينقل تلك الأنشطة إلى أرضية المصنع مع فحوصات جودة قابلة للتكرار.

عند تقييم لماذا تحظى أنظمة المياه المركبة على منصة بشعبية يشير مديرو المنشآت غالبًا إلى ثلاثة عوامل: مساحة الأرض المتاحة، جدول المشروع، وثقة التشغيل التجريبي. يوضح الجدول أدناه المقارنة عبر مؤشرات المشروع الرئيسية.

بالنسبة للمحطات ذات متطلبات زمنية ضيقة أو توفر محدود للحرف في الموقع، فإن مسار التركيب على القاعدة عادةً يحقق عائدًا أسرع للإنتاج.

الفوائد والمزايا الهندسية الرئيسية

هيكلية التوصيل والتشغيل لمجموعة معالجة المياه المركبة في المصنع تزيل العديد من المتغيرات التي تؤخر مشاريع محطات المياه التقليدية. المزايا تتجاوز السرعة – فهي تغير أيضًا كيفية إدارة المخاطر أثناء الشراء والتشغيل التجريبي.

• نشر سريع وتقليل وقت التوقف: لأن القاعدة تصل بعد اختبار مسبق، يمكن للمرفق الانتقال من قاعدة خرسانية إلى إنتاج المياه خلال أيام بدلًا من أسابيع.
• بصمة مدمجة وموفرة للمساحة: تجمع القاعدة المضخات والأوعية والتحكمات في تصميم واحد مكثف. هذا مهم عند التحديث داخل مبنى قائم أو عندما يكون المساحة على الأرض نادرة.
• مسؤولية من مصدر واحد: مورد واحد يقوم بالهندسة، والبناء، واختبار النظام بأكمله. عندما تظهر مشكلة، لا يوجد فجوة بين بائع المعدات، ومصنع اللوحات، ومثبت الموقع.
• اختبار القبول في المصنع (FAT): يعمل النظام على الماء في المصنع قبل الشحن. يمكن للمالك مشاهدة الأداء، فحص منطق التحكم، وتأكيد نقاط الضبط. ذلك يلتقط المشكلات قبل أن تتسبب في تأخيرات الموقع.
• تكلفة التركيب الإجمالية الأقل: بينما قد يبدو سعر المعدات مشابهًا لقائمة مواد مبنية في الموقع، فإن نهج السكتة الدماغية يقلل من العمالة الميدانية، السقالات، تصاريح اللحام، والنفقات العامة المتعلقة بالجدول الزمني.
• توسعة مستقبلية أسهل: يمكن تكرار أو نقل السكتة الدماغية المعيارية بسهولة أكثر من مصنع الخرسانة والثلاجة الثابتة. غالبًا ما تصل القدرة الإضافية على شكل سكتة دماغية ثانية تتصل بنفس رؤوس الأنابيب.

التطبيقات الصناعية والتجارية لأنظمة السكتة الدماغية

نظرًا لأن السكتات الدماغية معيارية، يمكن تصميمها حول أي عملية معالجة مياه تجارية تقريبًا. يعتمد اختيار التقنية على ما يضعه العملية العليا في الماء وما يحتاج المرفق إلى تصريفه أو إعادة استخدامه.

يوضح الجدول أدناه تقنيات المعالجة الشائعة وربطها بالسيناريوهات الصناعية التي تظهر فيها غالبًا. قد يجمع سكتة دماغية واحدة بين وظيفتين أو أكثر عندما تتطلب كيمياء الماء حواجز متعددة.

An نظام معالجة مياه الصرف الصناعية غالبًا ما يقترن نظام ترسيب المعدن مع خطوة تلميع لاحقة.

بالطريقة نفسها، يمكن أن يكون وحدة RO مركبة على منصة مغلقة في حاوية لمخيمات التعدين البعيدة أو إمدادات المياه المؤقتة.

نقطة البداية دائمًا هي تحديد واضح لجودة مياه التغذية وأهداف الصرف.

اختيار الحل المناسب على منصة (قائمة التحقق من القرار)

قبل أن تطلب من مورد عرض سعر، حدد بوضوح ظروف الموقع وأهداف المعالجة. يعتمد تحديد نطاق المنصة بشكل صحيح على بعض البيانات غير القابلة للتفاوض.

تساعد قائمة التحقق التالية فرق الهندسة على إعداد المدخلات التي يحتاجها المصنع لتصميم منصة تعمل ببساطة من اليوم الأول.

• تحليل شامل للمياه: تقرير مختبر حديث للمياه الخام يغطي الرقم الهيدروجيني، المواد الصلبة العالقة الكلية، العسرة، السيليكا، الحديد، وأي ملوثات مستهدفة. بدون ذلك، تكون خطوات المعالجة المسبقة واختيار الغشاء تخمينات.
• معدل التدفق المطلوب وجدول الإنتاج: حدد الطلب الصافي للمياه المعالجة بال GPM أو GPD (بما في ذلك الذروة والمتوسط). كما يجب تأكيد عدد الساعات التي يجب أن يعمل فيها النظام يوميًا.
• مساحة الأرض المتاحة ووضوح الوصول: قم بقياس مساحة اللوح المخصصة، ارتفاع السقف، وعرض الباب أو الفتحة. لا يمكن لمنصة بعرض 4 أقدام الدخول من خلال باب عرضه 3 أقدام.
• مزود الطاقة: الجهد، الطور، والأمبير المتاح. هذا يحدد تكوين المحرك واللوحة، ومن الأرخص بكثير تحديده عند التصميم بدلاً من تعديل محول لاحقًا.
• أهداف النفايات واللوائح التنظيمية: اعرف حدود التصريف أو جودة إعادة الاستخدام المطلوبة. قد يحتاج نظام مصمم للامتثال لمياه الصرف الصناعي إلى كيمياء مختلفة عن نظام لتغذية الغلايات.

عندما يتطلب التطبيق مواد غير قياسية، أو معادن خاصة، أو عملية لم يتم تغليفها من قبل، فإن معدات معالجة المياه المخصصة التصميم لا يزال بإمكانه اتباع نفس فلسفة التركيب على هيكل - مصمم حول قيودك، وليس رسمًا من كتالوج.

اطلب عرض أسعار لنظام معالجة مياه مخصص

هل أنت مستعد لنقل معالجة المياه في منشأتك من صداع إنشائي إلى وحدة جاهزة للتوصيل والتشغيل؟ نظام محدد بشكل صحيح يزيل التخمين من التركيب ويسلمك نظامًا أثبت جدارته بالفعل على منصة الاختبار.

اجمع بيانات تحليل المياه، ومعدل التدفق المستهدف، وتخطيط الأرضية. ثم شارك هذه التفاصيل مع فريق الهندسة لدينا.

سنقوم بتخطيط تقنية المعالجة المناسبة على هيكل مسبق الأسلاك ومسبق الأنابيب يتناسب مع قيود موقعك ومتطلبات الامتثال الخاصة بك.

الهدف هو نظام يصل، ويتصل، ويوفر مياه معالجة في ظروف التشغيل الحقيقية، في جدول زمني يحترم متطلبات إنتاج المصنع.
