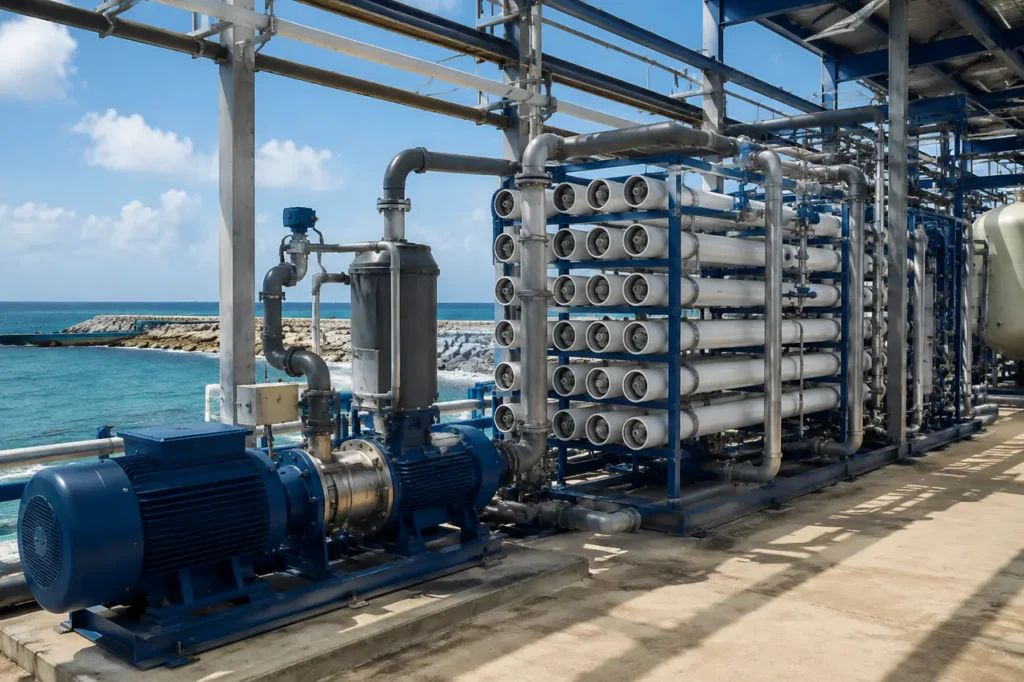

المرافق الساحلية، المنتجعات الجزيرة، والسفن البحرية غالبًا ما تفتقر إلى المياه البلدية والمياه الجوفية المحلية.
نظام موثوق تجاري أو صناعي نظام تناضح عكسي لمياه البحر يحول مياه البحر ذات الملوحة العالية إلى مياه صالحة للشرب، والزراعية، أو عملياتية، ولكن فقط عندما يوازن المهندسون ملوحة مياه التغذية، وتقلبات درجات الحرارة الموسمية، والمعادن، والمعالجة المسبقة لمنع التلوث والاستخدام المفرط للطاقة.
الهيكل الأساسي لنظام التناضح العكسي لمياه البحر (SWRO)
يعمل نظام SWRO في ظروف أشد قسوة من تناضح المياه الصالحة للشرب أو المياه المالحة. يحتوي تغذية المحيط النموذجية على 35000-45000 ملغم/لتر من المواد الصلبة الذائبة، لذا يجب أن يتجاوز النظام ضغط 800-1000+ رطل لكل بوصة مربعة للتغلب على الضغط الاسموزي. يدمج منشأة SWRO الكاملة عدة مجموعات مخصصة للاستخدام:
- مجموعة مضخة الضغط العالي: الجوهر الميكانيكي للنظام، المسؤول عن رفع مياه التغذية فوق مستويات الحد الأسموزي. تعتمد الأنظمة الصناعية على مضخات الإزاحة الإيجابية أو وحدات الطرد المركزي متعددة المراحل، مثل مجموعات مضخات الضغط العالي المصممة خصيصًا المصممة بمعادن مقاومة للتآكل للتعامل مع تدفقات الكلوريد الخام بشكل مستمر.
- غشاء شبه نفاذ لـ SWRO: غشاء بوليمر رقيق من نوع التراكب المركب عالي الرفض (TFC) مصمم للعمل عند ضغط 800 إلى 1200 رطل لكل بوصة مربعة. تتميز هذه العناصر الملفوفة بشكل حلزوني بطبقات حاجز كثيفة لفصل الملح قادرة على رفض 99.41% إلى 99.81% من الصوديوم، والكلوريد، والبورون، والمعادن الدقيقة المذابة.
- حاويات الأغشية ذات الضغط العالي: حاويات ضغط من البوليمر المقوى بالألياف الزجاجية (FRP) معتمدة من ASME، مصنفة لضغوط عمل من 1000 إلى 1200 رطل لكل بوصة مربعة. تحتوي كل حاوية على بين 1 و8 عناصر غشاء في سلسلة، مختومة بأختام إيبوم أو فيتون عالية الملوحة.
- جهاز استرداد الطاقة (ERD): مبادلات ضغط هوائية عالية الكفاءة أو وحدات استرداد الطاقة المستندة إلى التوربين. نظرًا لأن معدلات استرداد SWRO تتراوح عادة بين 40% إلى 45%، فإن ما يصل إلى 60% من مياه التغذية تخرج من النظام كملح مرفوض عالي الضغط. تلتقط ERDs الطاقة الهيدروليكية من هذا التيار المركز للملح وتنقلها مباشرة إلى مياه التغذية الواردة، مما يقلل من متطلبات الطاقة الكهربائية الصافية بنسبة تصل إلى 50% إلى 60%.
- معادن عالية الجودة مقاومة للتآكل: نظرًا لتركيزات الكلوريد الشديدة تحت ضغط عالٍ، فإن الفولاذ المقاوم للصدأ من نوع 304 أو 316 يتعرض للتآكل السريع في الشقوق والتآكل الحبيبي. تستخدم رؤوس أنابيب SWRO عالية الضغط الفولاذ المقاوم للصدأ من نوع Super Duplex (مثل UNS S32750 / 2507)، Duplex 2205، أو التيتانيوم عالي الجودة، بينما تستخدم أنابيب الضغط المنخفض PVC من الجدول 80، وPVDF، أو FRP.
- مراقبة العمليات والأجهزة القياسية صفائف أدوات مخصصة تتكون من مقاييس تدفق كهرومغناطيسية، مرسلات ضغط عالي، حساسات درجة الحرارة، مراقبات التوصيل الكهربائي عبر الإنترنت (المدخل، النفاذ، والملح)، ووحدات تحكم منطقية قابلة للبرمجة (PLCs). دمجت في نظام واحد. نظام معالجة مياه تلقائي لوحة التحكم توفر دورات تصريف تلقائية، وإيقافات طارئة عند ارتفاع الضغط التفريقي، وتعديل جرعة الكيماويات.
قطارات عملية المعالجة المسبقة والمعالجة اللاحقة
لا يمكن تغذية مياه البحر الخام مباشرة إلى أغشية التناضح العكسي للمياه المالحة. تتسبب الجسيمات والكائنات العضوية والمواد العضوية المذابة والمعادن المسببة للرواسب في تلوث قنوات التغذية خلال ساعات قليلة، لذلك تعتمد التركيبات المستقرة على مسارات معالجة مسبقة ومعالجة لاحقة محكمة التحكم.
دورة المعالجة المسبقة
المعالجة المسبقة تخفض مؤشر كثافة الطمي (SDI) إلى أقل من 3.0 والعلو الضبابي إلى أقل من 0.2 NTU قبل اتصال الغشاء.
- الاستقبال والفحص الأولي: يتم دخول مياه البحر الخام من خلال شاشات السحب الأولية أو آبار الشاطئ.
- تخثر وترشيح متعدد الوسائط: التخثر الكيميائي يليه ترشيح الأنتراسايت ورمل السيليكا والجارنت لإزالة المواد العالقة.
- الترشيح الفائق: وحدات الألياف المجوفة ذات الضغط أو الغمر عادةً ما تحل محل الفلاتر الرملية التقليدية للتعامل مع ازدهارات الطحالب الموسمية والتموجات الحمراء.
- جرعة مضاد الترسيب: مُثبطات مقياس العتبة تمنع ترسيب كربونات الكالسيوم وكبريتات الباريوم.
- إزالة الكلور يعمل بي Sulfite على معادلة الكلور المتبقي قبل أن يصل إلى غشاء البولي أميد الحساس للكلور.
- الترشيح النهائي للكارتريدج: عنصر من نوع البثق المنفصل المطلق بحجم 1-5 ميكرون يوفر الحاجز الأخير للجسيمات قبل المضخة ذات الضغط العالي.
قطار ما بعد العلاج
لأن التناضح العكسي يزيل الوسائط المعدنية، فإن نفاذية المياه العذبة من خلال التناضح العكسي المباشر تكون منخفضة (5.5-6.5)، ضعيفة التمعدن، وعدوانية تجاه أنابيب التوزيع إذا لم يتم تثبيتها.
- إعادة التمعدن: تعمل سرائر الاتصال بالكالسيت أو جرعات الجير/ثاني أكسيد الكربون على استعادة التوازن المعدني، والقلوية، ومعامل التوازن المائي إلى نطاق محايد غير تآكلي.
- تعقيم المياه الصالحة للشرب: يحمي الكلور أو الأشعة فوق البنفسجية توزيع مياه الشرب.
- التلميع الصناعي: يمكن معالجة مياه تغذية الغلايات أو مياه الشطف الإلكترونية بشكل إضافي من خلال نظام معالجة المياه فائقة النقاء استخدام تقنية EDI.
المواصفات الفنية: أداء المعامل والمعايير
اختيار الغشاء يحدد البصمة الإجمالية، حدود ضغط التشغيل، ونقاء النفاذية النهائية. يتم تصنيع عناصر غشاء التناضح العكسي المباشر في أشكال مادية موحدة، تتراوح من عناصر صغيرة بحجم 2.5 بوصة للسفن البحرية إلى عناصر صناعية بحجم 8 بوصة مصممة لتحلية المياه على نطاق المرافق.
أشكال الغشاء ونطاقات السعة
| حجم الغشاء / الأبعاد | المساحة النشطة الاسمية | السعة النموذجية للاختراق | رفض الملح المستقر | ضغط التشغيل القياسي | ملف التطبيق المستهدف |
|---|---|---|---|---|---|
| 2.5″ × 21″ (صانع المياه) | 12 – 15 قدم مربع | 150 – 300 جالون يوميًا (0.57 – 1.14 م³/يوم) | 99.4% – 99.6% | 800 – 1,000 رطل لكل بوصة مربعة | القوارب الشراعية، قوارب الصيد الصغيرة، زوارق النجاة للطوارئ |
| 2.5″ × 40″ (تجاري) | 28 – 32 قدم مربع | 550 – 700 جالون يوميًا (2.08 – 2.65 م³/يوم) | 99.6% | 800 – 1,000 رطل لكل بوصة مربعة | اليخوت التجارية، فيلات الجزيرة، محطات البحث الساحلية |
| 4.0″ × 40″ (صناعي خفيف) | 80 – 90 قدم مربع | 1500 – 2200 جالون يوميًا (5.68 – 8.33 م³/يوم) | 99.6% – 99.7% | 800 – 1100 رطل لكل إنش مربع | المنصات البحرية، المنتجعات الساحلية الفاخرة، قوارب العمل |
| 8.0″ × 40″ (رفض عالي) | 380 – 400 قدم مربع | 6000 – 9000 جالون يوميًا (22.7 – 34.1 م³/يوم) | 99.7% – 99.8% | 800 – 1200 رطل لكل إنش مربع | محطات البلدية، محطات الطاقة الصناعية، المنتجعات الكبيرة |
| 8.0″ × 40″ (رفض عالي للبورون) | 400 – 440 قدم مربع | 7500 – 11000 جالون يوميًا (28.4 – 41.6 م³/يوم) | 99.8% (93-96% بورون) | 800 – 1200 رطل لكل إنش مربع | الري الزراعي، معايير مياه الشرب البلدية |
تصحيح درجة الحرارة وفحوصات الاستبدال
تحول درجة حرارة التغذية يؤثر على الضغط والرفض. استخدم هذه الفحوصات عند تحديد أغشية جديدة أو استبدال العناصر القديمة.
- فحص المياه الباردة: عند 15°C، يلزم ضغط تغذية أعلى للحفاظ على معدل GPD المُصنف لأن لزوجة مياه البحر تزداد.
- فحص المياه الدافئة: عند 25°C، ينخفض ضغط التغذية المطلوب، لكن انتشار الملح يزداد قليلاً وقد ينخفض الرفض.
- استبدال التراث: طابق عناصر الاستبدال حسب الحجم الاسمي والطراز ومصفوفة الوعاء - وليس فقط معدل GPD المُصنف.
مطابقة تكوينات النظام لتطبيقات الصناعة
يعتمد التعبئة الفيزيائية، والبصمة، والمرونة لنظام تنقية مياه البحر على اللوجستيات المحلية، وقيود المساحة، وأطر زمن النشر. عادةً ما يتم تنظيم معدات تنقية مياه البحر إلى أربع تكوينات هندسية رئيسية:
| تكوين النظام | بيئة التشغيل المستهدفة | الميزات الميكانيكية والهيكلية الرئيسية | نطاق السعة النموذجي |
|---|---|---|---|
| صانع مياه بحري مدمج | يخوت، سفن بحرية تجارية، قوارب عمل | تصميم إطار مقسم أو أحادي الهيكل، مضخات تعزيز ذات قيادة مباشرة، مكونات من 316SS/دوبلكس | 0.5 – 15 م³/يوم (130 – 4,000 جالون يوميًا) |
| نظام مركب على منصة | منتجعات ساحلية، فنادق الشواطئ، مرافق المعالجة الصناعية | إطار فولاذي مفتوح مجمع في المصنع، وحدة تحكم مركزية PLC، مانيفولد تنظيف CIP مدمج | 20 – 1,000 م³/يوم (5,200 – 264,000 جالون يوميًا) |
| نظام التناضح العكسي المعبأ في حاوية | منصات النفط البحرية، شبكات المرافق على الجزر، معسكرات التعدين | حاوية معزولة ISO بحجم 20 قدم/40 قدم، تكييف هواء متكامل، مسبقة التوصيل، مقاومة للعوامل الجوية | 50 – 2,500 م³/يوم (13,000 – 660,000 جالون يوميًا) |
| نظام مقطورة متنقل | الاستجابة للكوارث، البناء الموسمي، المواقع العسكرية | مقطورة قابلة للسحب على الطريق، توليد ديزل على متنها، خراطيم سحب سريعة التوصيل | 10 – 250 م³/يوم (2,600 – 66,000 جالون يوميًا) |
التهيئة حسب ظروف الموقع
- موقع ساحلي دائم مع مساحة للبناء: A نظام معالجة المياه المركب على منصة متحركة يوفر مسارات أنابيب واضحة ووصول 360 درجة إلى أوعية الضغط وموصلات المضخات أثناء إعادة تحميل الغشاء أو تغيير الأختام.
- موقع معرض للعوامل البحرية أو محدود بالبنية التحتية: نظام مستقل نظام تناضح عكسي معبأ في حاوية يحمي معدات التحويل، VFDs، ورفوف الجرعة من ضباب الملح المسبب للتآكل مع تقليل الأعمال المدنية في الموقع إلى إعداد القاعدة وتوصيلات الأنابيب.
- الطلب المؤقت أو الموسمي على المياه: A نظام معالجة مياه متنقل أو مخصص نظام معالجة مياه الطوارئ يمكن تفريغه بسرعة قبل تمويل البنية التحتية الدائمة.
- تطوير البلدية الكبير: رفوف متعددة نظام معالجة مياه جاهز تصاميم الدعم تدعم الضخ المركزي للمياه وخطوط الغسل العكسي الآلية.
مزايا وتحديات التشغيل لنظام التناضح العكسي متعدد المراحل (SWRO)
فهم كل من نقاط القوة التشغيلية والمتطلبات المستمرة للنظام يساعد مديري المنشآت على وضع ميزانيات تشغيل واقعية وسير عمل للصيانة.
المزايا التشغيلية الأساسية
- موثوقية مستقلة عن المناخ: توفر أنظمة التناضح العكسي متعدد المراحل إمدادًا مضمونًا بالمياه العذبة غير متأثر بتغيرات الأمطار المحلية أو الجفاف أو تخصيصات إمدادات البلدية.
- جودة عالية للمنتج: تعمل أغشية البولي أميد متعددة الطبقات كحواجز مادية ضد الأيونات المذابة، والميكروبلاستيك، والبكتيريا، والكيسات، والكائنات الممرضة البحرية، وتلبي باستمرار معايير مياه الشرب الدولية.
- قابلية التوسع المعيارية: على عكس محطات التحلية الحرارية الكبيرة، يمكن توسيع أنظمة الأغشية عن طريق إضافة أوعية ضغط موازية أو مجموعات أغشية إضافية مع زيادة الطلب في الموقع.
التحديات التشغيلية والتدابير المضادة
- استهلاك الطاقة المحدد: تشغيل مضخات الضغط العالي يتطلب طاقة كبيرة، عادة من 2.5 إلى 4.0 كيلوواط ساعة لكل متر مكعب من المنتج. تقلل مضخات ERD الحديثة ذات الضغط الثابت ومحركات التردد المتغير من استهلاك الكهرباء لكل جالون من المياه المعالجة.
- إدارة التخلص من الملح: يجب إعادة تصريف الملح المركز، الذي يتراوح تركيزه بين 65,000 إلى 75,000 ملغم/لتر من المواد الصلبة الذائبة، إلى المحيط دون إنشاء مناطق ميتة بيئيًا محلية. تستخدم المنشآت موزعات متعددة المنافذ مغمورة مصممة خصيصًا لتسريع تخفيف الملح عبر تيارات المحيط المحيطة.
- التحصيص الحيوي في المياه الدافئة: النشاط البيولوجي البحري العالي في المياه الاستوائية يسرع من تكوين الأفلام الحيوية على أسطح الأغشية. يتطلب ذلك أنظمة تنظيف في الموقع (CIP) منظمة وعمليات أكسدة/إزالة الكلور بعناية قبل وحدات التناضح العكسي.
ما الذي يجب التحضير له قبل تصميم النظام
لتصميم نظام تناضح عكسي فعال من حيث التكلفة وذو كفاءة عالية لمياه البحر، تحتاج فرق الهندسة إلى بيانات شاملة عن مياه التغذية وقيود الموقع. قبل طلب تكوين النظام أو اقتراح معدات رسمي، قم بجمع المعلمات التشغيلية التالية:
- تقرير جودة مياه التغذية: تحليل مخبري لمياه المصدر الخام، بما في ذلك:
- المذاب الذائب الكلي (TDS) والموصلية الكهربائية
- توازن الكاتيونات/الأيونات السالبة (الكلوريد، الصوديوم، الكالسيوم، المغنيسيوم، الكبريتات، البيكربونات)
- الكروموجرافيا العضوية الكلية (TOC)، الطلب على الأكسجين الحيوي (BOD)، ومؤشر كثافة الطمي (SDI)
- تركيزات السيليكا، البورون، الحديد، المنغنيز، وكبريتيد الهيدروجين
- نطاق درجة الحرارة: درجات حرارة مياه التغذية الموسمية الدنيا والمتوسطة والعليا، الضرورية لحجم مضخة الضغط ونمذجة الغشاء.
- حجم النفاذ اليومي المطلوب: الطلب المستمر بوحدة م³/يوم أو جالونات في اليوم (GPD)، مع ملفات تعريف الطلب الذروي القصوى.
- هدف جودة النفاذ: الهدف من التطبيق، مثل مياه الشرب بمعيار منظمة الصحة العالمية، الاستخدام الزراعي مع حدود صارمة للبورون، أو تغذية الغلايات ذات التوصيل المنخفض.
- الطاقة الكهربائية المتاحة: الجهد الكهربائي في الموقع، التردد، عدد الأطوار، مساحة الطاقة المتاحة، وموثوقية المصدر.
- قيود المساحة والموقع: مساحة الأرض المتاحة، تفضيل الحاويات الداخلية مقابل الخارجية، ارتفاع السقف لاستخراج الأغشية، وحدود قدرة الوزن.
- طريقة تصريف الملح: خيارات التصريف المسموح بها في المحيط، خطوط التصريف بالثقالة، أو مناطق الخلط الساحلية.
يتيح تقديم تحليل كامل للمياه وملخص عملي لفريق التقنية في WCT تشغيل نماذج توقعات الأغشية التفصيلية، وتحديد أهداف الاسترداد، وتكوين مضخة الضغط العالي، ونظام ERD، ومسار المعالجة المسبقة لظروف موقعك.
اتصل بفريق الهندسة لمراجعة متطلبات طلبك أو طلب تصميم نظام SWRO مخصص.
أسئلة متكررة
ما هو العمر الافتراضي النموذجي لنظام التناضح العكسي لمياه البحر؟
الإطارات، أوعية الضغط المصنوعة من FRP، وأنابيب الضغط العالي من نوع Super Duplex تدوم عادة من 15 إلى 20 سنة. عادةً ما تحتاج أغشية SWRO إلى استبدال كل 3 إلى 5 سنوات، اعتمادًا على استمرارية المعالجة المسبقة، وحمولة الطمي، وتكرار التنظيف.
كم مرة تتطلب أغشية SWRO التنظيف؟
يتم عادة إجراء صيانة التنظيف في الموقع كل 3 إلى 6 أشهر. ابدأ عملية CIP عندما ينخفض تدفق النفاذ الطبيعي إلى 10% إلى 15%، ويزداد مرور الملح إلى 5% إلى 10%، أو يرتفع فرق الضغط بين المراحل إلى 15% فوق القاعدة الأساسية.
هل يمكن لنظام SWRO معالجة المياه المالحة قليلاً؟
يمكن لنظام SWRO معالجة المياه المالحة تحت 10,000 ملغم/لتر TDS، لكن ذلك غير فعال. أغشية مياه البحر مصممة للعمل بضغط يزيد عن 800 PSI، في حين أن عناصر RO للمياه المالحة قليلاً تعمل بين 150 إلى 300 PSI، مما يقلل من استهلاك الطاقة وتكلفة المضخة.
